Software de simulación iHMI

de programaciónde supervisiónpara de gestión de herramienta

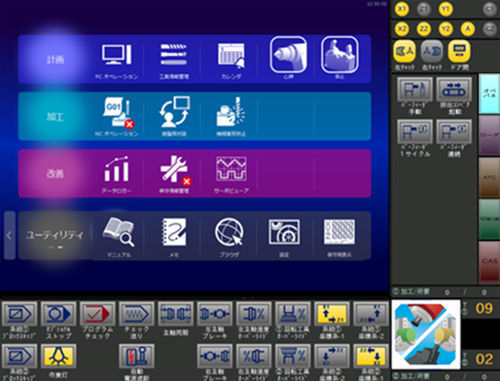

iHMI es un software de interfaz hombre‑máquina desarrollado por TAKISAWA, diseñado para optimizar los flujos de trabajo del operario en máquinas‑herramienta, soportar la creación y edición de programas y aportar funciones en proceso para la planificación, el mecanizado y la prevención de errores en taller.

Funciones clave

• Funciones de prevención de errores por descuido para reducir fallos de operador
• iHMI Machining Program Creation Support para edición y creación de programas
• Programación conversacional para torno (PANEL iH Pro)
• Prevención de colisiones de máquina (PANEL iH Pro) mediante simulación 3D

Ciclo de proceso
El ciclo de proceso permite crear y gestionar ciclos de torneado y de fresado directamente desde la pantalla de edición de programas, facilitando la estandarización y repetibilidad de los flujos de trabajo.

Funciones originales TAKISAWA
Incluye pantallas y módulos específicos de TAKISAWA como estándar; la interfaz permite cambiar de pantalla al instante mediante una tecla blanda vertical para acceso rápido a funciones necesarias.

Pantalla de contrapunta
Permite ajustar la posición de presionado, el empuje y los parámetros relacionados de la contrapunta desde la pantalla para controlar la sujeción de la pieza.

Pantalla de luneta
Permite configurar la posición de la luneta desde la pantalla para controlar el apoyo de la pieza durante las operaciones de torneado.

Pantalla ATC
Muestra el estado del cambiador automático de herramientas (ATC), el número de porta‑herramientas y la información de gestión de herramientas para el seguimiento de cambios.

Prevención de colisiones de máquina (PANEL iH Pro)
Realiza simulaciones previas basadas en un modelo 3D de la máquina y la posición de previsualización para detectar colisiones potenciales y detener la máquina de forma segura; los brutos y utillajes pueden definirse a partir de formas estandarizadas o archivos modelo como STL y DXF generados en CAD.

FANUC iCAP T (PANEL iH Pro)
Acepta modos de entrada CAD (entrada simbólica además de DXF 2D/3D e IGES), soporta fresado, incluidas superficies inclinadas, además de torneado, y reduce el tiempo de programación mediante la definición automática de procesos.

Especificaciones técnicas

• Marca: TAKISAWA Machine Tool Co., Ltd.
• Producto: software de interfaz hombre‑máquina (iHMI)
• Modelo / denominación: iHMI (funcionalidades PANEL iH Pro disponibles)
• Funciones PANEL iH Pro: programación conversacional para torno, prevención de colisiones, soporte FANUC iCAP T
• Simulación / comprobación de colisiones: simulación con modelo 3D de la máquina; soporta brutos/utillajes desde STL y DXF
• Formatos CAD soportados: DXF 2D/3D, IGES; acepta archivos modelo como STL y DXF
• Procesos soportados: ciclos de torneado y de fresado; soporta fresado en superficies inclinadas
• Características de la interfaz: tecla blanda vertical para cambio de pantalla instantáneo; pantallas dedicadas para contrapunta, luneta y ATC
• Creación de programas: iHMI Machining Program Creation Support; definición automática de procesos para reducir tiempo de programación
• Calidad / asociaciones: miembro del "Technology Partner Program" de CGTech (compatibilidad Vericut)
