Válvula de mariposa HP5103-0
con volantede controlwafer

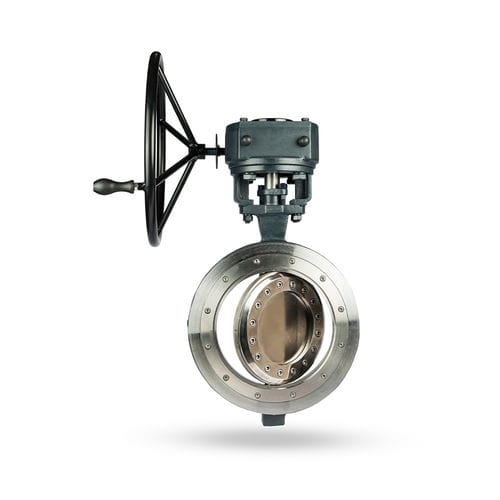

Válvula de mariposa - HP5103-0 - Taloar - con volante / de control / wafer
Válvula de mariposa - HP5103-0 - Taloar - con volante / de control / wafer
Válvula de mariposa - HP5103-0 - Taloar - con volante / de control / wafer - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de mariposa
Accionamiento
con volante
Función
de control
Cuerpo
wafer
Material
de acero inoxidable, de acero al carbono
Otras características
con junta, de alta eficacia
DN

Máx.: 24 in

Mín.: 6 in

Presión

1.500 psi

Temperatura

Máx.: 650 °C
(1.202 °F)

Mín.: -50 °C
(-58 °F)

Descripción

Válvulas de mariposa triple excéntricas con sello metálico, tipo wafer
1500 PSI / Clase 600
Diseño según ASME B16.34/API609
Dimensiones según ASME B16.5/B16.1/EN1092
Prueba de presión según API598/ISO5208
Rango de temperatura: -50~650/-58~1200


Aplicación:
Refinación de petróleo
Central eléctrica
Protección contra incendios
Transporte marítimo
Sistemas de climatización
Sector químico
Irritación
Tratamiento de aguas


Lista de materiales:
1 Tapa inferior (ASTM A105)
2 Camisa inferior del eje (ASTM A276 304)
3 Cuerpo (ASTM A216 WCB) ASTM A351 CF8/CF8M
4 Vástago inferior (ASTM A276 431) ASTM A564 630-17-4PH
5 Pasador cilíndrico ASTM A182 F304
6 Disco: ASTM A216 WCB ASTM A351 CF8/CF8M
7 Vástago superior: ASTM A276 431 ASTM A564 630-17-4PH
8 Camisa del eje superior: ASTM A276 304
9 Empaquetadura: Grafito
10 Prensaestopas: ASTM A216 WCB
11 Soporte: Acero al carbono
12 Asiento: SS316, estelitado, Inconel
13 Anillo de sellado: SS316 Grafito
14 Placa de presión: ASTM A105 ASTM A182 F316
15 Perno de cabeza hueca hexagonal: ASTM A193 B7
16 Perno de soporte: ASTM A193 B7
17 Arandela elástica: ASTM A29 1566
18 Tuerca: ASTM A194 2H
19 Perno del prensaestopas: ASTM A193 B7
20 Arandela elástica: ASTM A29 1566
21 Tuerca: ASTM A194 2H
