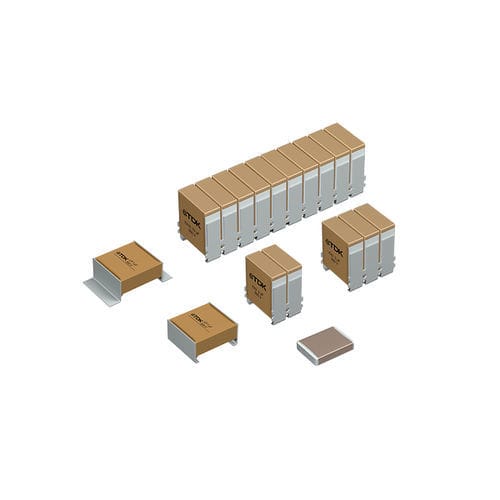

Condensador eléctrico de cerámica LP, SP series

módulode reducida resistencia equivalente en seriesnubber

Resumen
Los condensadores CeraLink proporcionan una solución compacta y de alta densidad de capacitancia para electrónica de potencia exigente en altas frecuencias y temperaturas, cuando el espacio, la alta corriente y la conmutación rápida son críticos.

Descripción
Los CeraLink utilizan una cerámica PLZT compatible con RoHS (lead lanthanum zirconium titanate) combinada con electrodos internos de cobre. Presentan un pico de capacitancia en el voltaje de funcionamiento especificado (comportamiento con polarización positiva) y están optimizados para semiconductores wide bandgap (SiC / GaN) de conmutación rápida, ofreciendo alta densidad de capacitancia y capacidad de corriente en paquetes SMD compactos.

Beneficios clave

• Aumento de la capacitancia con polarización DC entre 0 V y Vop (comportamiento con polarización positiva) y mejor densidad de capacitancia en el punto de funcionamiento (Vop & Top).
• Capaces de soportar corrientes de ripple extremadamente altas.
• Alta fiabilidad con calificación basada en AEC-Q200.
• Compatibles con RoHS.
• Electrodos internos de cobre que reducen las pérdidas en HF y permiten rápidas pendientes de tensión con alto Imax.
• Bajo auto-calentamiento y buenas propiedades de autorregulación térmica para rendimiento estable.
• Montaje en superficie con perfiles de reflow MLCC estándar.

En altas frecuencias

• Rango de frecuencia óptimo: 100 kHz a 1 MHz.
• ESR mínima debido a electrodos de cobre de baja pérdida y backend adaptado a HF.
• Bajas pérdidas que permiten relaciones dV/dt muy altas.
• Apto para convertidores de conmutación rápida con fuertes demandas transitorias.

A alta temperatura

• Temperatura de operación hasta +150 °C (apto para SiC / GaN).
• Bajas pérdidas; la ESR disminuye con la temperatura.
• Corrientes de fuga ultra bajas por la selección de materiales.
• No hay runaway térmico en las condiciones especificadas.

Aplicaciones
Los CeraLink son soluciones muy compactas para snubbers, filtros, condensadores volantes y DC-links. A diferencia de los condensadores cerámicos convencionales, CeraLink alcanza su capacitancia máxima en el punto de operación especificado (comportamiento con polarización positiva), que puede aumentar proporcionalmente con la tensión de ripple — ideal para etapas de potencia SiC y GaN.

Casos de uso típicos

• Automoción: aplicaciones de alta tensión en xEV, inversores auxiliares (compresor/pres. bomba/calentador HV), OBC, convertidores DC/DC.
• Industria: variadores, sistemas de almacenamiento de energía, convertidores de potencia, inversores solares, UPS y fuentes aisladas.
• Módulos de potencia: integración como condensadores snubber o capacitancia DC-link en módulos inversores para mejorar eficiencia y reducir tamaño/coste del sistema.

Portafolio
El portafolio ofrece enfoques LP (low profile), FA (flex assembly) y 2220 (optimizado para densidad de capacitancia) basados en PLZT con electrodos internos de cobre. Los dispositivos están diseñados para -40 °C a +150 °C y disponibles en múltiples clases de tensión (ej.: 500 V / 700 V / 900 V); terminaciones: SMD estándar, SMD soft y lead-frame / electrodos externos plateados para LP/FA.

Requisitos especiales (tabla comparativa)
Design | MLCC clase I | MLCC clase II | CeraLink
Condensador de resonancia, C estable | ✔ | x | x
T >125 °C | ✔ | Oferta limitada (X8R / a medida) | ✔
V >630 V | ✔ | Oferta limitada | ✔
Aplicación AC | ✔ | ✔ | x

Comportamiento de la capacitancia / notas de rendimiento
CeraLink muestra un pico de capacitancia en el voltaje de operación y curvas C–V características. Su combinación de alta capacidad de corriente y densidad de capacitancia puede reducir el número de componentes frente a MLCC, permitiendo miniaturización del sistema y mejoras coste/rendimiento.

Características / especificaciones técnicas

• Material: cerámica PLZT con electrodos internos de cobre; electrodos externos plateados / lead-frame de cobre plateado para LP y FA.
• Rango de temperatura de operación: -40 °C a +150 °C.
• Clases de tensión (ejemplos): dispositivos mostrados a 350 V; portafolio incluye 500 V, 700 V, 900 V (algunos diseños admiten picos ≈1300 V).
• Series: CeraLink LP (low profile), FA (flex assembly), 2220 (SMD optimizado para densidad de capacitancia).
• Ejemplos representativos de capacitancia: 2220 – 0,47 µF @ 350 V; 2220 – 0,056 µF @ 900 V; serie FA rango ~0,5 µF a 10 µF según clase de tensión; LP ejemplos 0,5 µF @ 700 V y 1 µF @ 500 V (consultar fichas técnicas).
• Corrientes de funcionamiento típicas (ejemplos a 105 °C RMS): consultar fichas técnicas (ej.: 2,3–5 A para algunas 2220; 7–38 A para variantes FA).
• Región de frecuencia óptima: ~100 kHz – 1 MHz; ESR mínima y bajas pérdidas HF por electrodos de cobre.
• Calificación: basada en AEC-Q200.
• Soldadura / montaje: SMD con perfiles de reflow MLCC estándar; terminaciones: SMD estándar, SMD soft, SMD con lead-frame (LP/FA).
• Conformidad: compatible RoHS.
