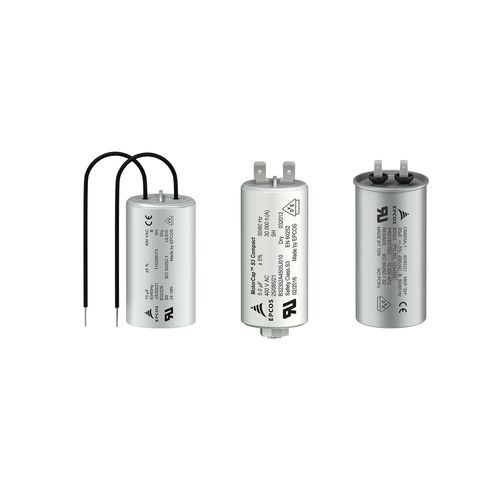

Condensador eléctrico de película B3232 series

de película de polipropilenocilíndricoAC

Resumen
Condensadores de película AC para aplicaciones de arranque y funcionamiento de motores. Clases de seguridad S0, S2 y S3 según IEC 60252-1 con aprobaciones UL, VDE, TÜV, CQC, ISI y JIS. Tensiones nominales desde 250 V AC hasta 480 V AC según el tipo. Temperatura máxima de servicio hasta +100 °C para las series indicadas.

Características

• Gama completa que cubre las clases de seguridad S0, S2 y S3
• Diseños conformes a IEC 60252-1 y variantes según UL 810
• Temperatura de funcionamiento hasta +100 °C
• Opciones de vida útil hasta clase A (30 000 h) en tipos seleccionados

Beneficios para el cliente
Ahorros

• Tamaño reducido gracias a la tecnología de película de polipropileno fina
• Mayor densidad de empaquetamiento para ahorro de espacio en conjuntos
• Menos sustituciones y mantenimiento por mayor vida útil

Eléctrico

• Larga vida útil basada en film de polipropileno avanzado
• Dielectricidad autorreparable para fiabilidad bajo esfuerzo AC

Mecánico

• Diseños compactos en carcasa metálica o plástica
• Opciones de terminales: Fast-on, hilo aislado, cable twin-core
• Opciones de fijación: clip, tornillo M8

Medio ambiente

• Libre de Pb, compatible RoHS
• Fabricación en sitios responsables con el medio ambiente

Hojas de datos (selección)
Tensión nominal (V AC) | Clase de seguridad IEC 60252-1 | Aprobación | Reconocimiento UL 810 | Vida útil (h) | Tipo
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

Aplicaciones (ejemplos)

• Aparatos domésticos: lavadoras, secadoras, frigoríficos
• Compresores, bombas, ventiladores y accionamientos de motores

Especificaciones técnicas

• Clases de seguridad: S0, S2, S3 (según IEC 60252-1)
• Tensiones nominales: 250 V AC, 400 V AC, 450 V AC, hasta 480 V AC (según tipo)
• Temperatura máxima de funcionamiento: hasta +100 °C (IEC 60252-1)
• Aprobaciones: UL, VDE, TÜV, CQC, ISI, JIS, CE (según tipo)
• Vida útil: hasta clase A (30 000 h) para tipos seleccionados; otras clasificaciones 3 000 h, 10 000 h, 30 000 h
• Construcción: carcasa de aluminio, carcasa plástica, con perno, con clip de bloqueo, tapa de resina
• Terminales: Fast-on, hilo de cobre aislado, cable twin-core
• Fijación: clip, M8 y otras opciones
• Eléctrico: película de polipropileno, dieléctrico autorreparable
• Medio ambiente: sin Pb (cumple RoHS)
