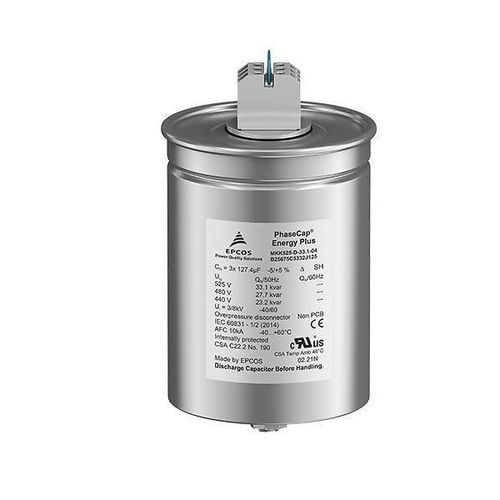

Condensador eléctrico de cerámica MKK230 series

de polímerode gasmódulo

Resumen
La serie PhaseCap Energy Plus es la última generación de condensadores para corrección del factor de potencia (PFC) basada en la tecnología MKK probada. Ofrece vida útil prolongada, muy alta capacidad de corriente de arranque y de pulso, dimensiones compactas y está optimizada para aplicaciones industriales de PFC. Existen dos versiones: gasificada (serie B25674C*) y resina semiseca biodegradable (serie B25675C*). Ambas versiones disponen de propiedad auto-reparadora y un desconector de sobrepresión trifásico. Rango de tensión 230 … 1000 V, potencias 5,0 … 60,0 kvar y cuatro tipos de bornas para selección personalizada.

Aplicaciones

• Equipos automáticos de PFC, bancos de condensadores
• PFC fijo individual (p. ej. motores, transformadores, iluminación)
• PFC fijo en grupo
• Bancos de condensadores sintonizados y desintonizados
• PFC dinámico

Características

• Diseño robusto, fiable y compacto
• Gama completa de condensadores industriales
• Tecnología MKK con corte ondulado y borde reforzado
• Rango de tensión: 230 … 1000 V
• Rango de potencia: 5,0 … 60 kvar

Beneficios para el cliente
Costes

• Reducción de espacio gracias a mayor densidad de empaquetado que permite armarios más compactos
• Menor tiempo de montaje y conexión
• Reducción de costes de inversión a largo plazo por la larga vida útil

Eléctrico

• Vida útil extremadamente larga hasta 240.000 horas (clase de temperatura -40/D)
• Muy alta capacidad de corriente de arranque hasta 500 · IR
• Alta capacidad de soportar corrientes de pulso
• Alta estabilidad a largo plazo

Mecánico y mantenimiento

• Costes de montaje reducidos
• Sin mantenimiento en operación normal (se recomiendan verificaciones periódicas)
• Máxima densidad de empaquetado gracias a las dimensiones compactas

Seguridad

• Dielectrico auto-reparador
• Desconector de sobrepresión trifásico
• Bornas de seguridad IP20 a prueba de contacto
• Descarga segura: resistencia de descarga preinstalada en base cerámica o módulo de resistencia de descarga (según tipo)
• Aprobación cUL (donde se indique)
• B25674C*: impregnación con nitrógeno seco (N2)
• B25675C*: impregnación con resina semiseca biodegradable

Medio ambiente

• Libre de PCB, conforme a RoHS

Tipos disponibles / rangos de ejemplo (extracto)
Tensión nominal (V AC) | Producto | Fases | Capacitancia (µF) | Rango de tipos
230 - 690 | PhaseCap Energy resina 3 fases | 3 | 11.8 - 300.8 | MKK230-D-10.0-04 - MKK690-D-8.3-04
230 - 690 | PhaseCap Energy gas 3 fases | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 690 | PhaseCap Energy Plus gas 3 fases | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 1000 | PhaseCap Energy Plus resina 3 fases | 3 | 11.8 - 331.5 | MKK1000-D-15.0-04 - MKK900-D-30.0-04

Notas
Los valores anteriores reflejan especificaciones típicas. Valide las especificaciones del producto o solicite la aprobación de sus especificaciones antes de realizar el pedido.

Especificaciones técnicas

• Serie: PhaseCap Energy Plus
• Variantes de modelo: B25674C* (llenado con gas), B25675C* (resina semiseca)
• Tecnología: MKK (corte ondulado, borde reforzado)
• Rango de tensión: 230 … 1000 V AC
• Rango de potencia: 5,0 … 60,0 kvar
• Rango de capacitancia (ejemplos): ~11.8 µF hasta ~331.5 µF según tipo
• Número de fases: tipos trifásicos
• Vida útil esperada: hasta 240.000 horas (clase de temperatura -40/D)
• Capacidad de corriente de arranque: hasta 500 · IR
• Descarga: resistencia preinstalada en base cerámica o módulo de resistencia (según tipo)
• Seguridad: auto-reparador, desconector de sobrepresión trifásico, borne de seguridad IP20
• Aprobaciones: cUL (donde se indique)
• Medio ambiente: libre de PCB, RoHS
