Transformador de aislamiento EP6
encapsuladopara aplicaciones automóvilespara sensor

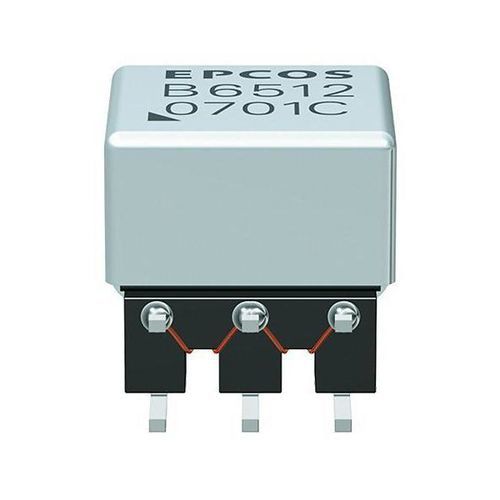

Transformador de aislamiento - EP6 - TDK Electronics Europe - encapsulado / para aplicaciones automóviles / para sensor
Transformador de aislamiento - EP6 - TDK Electronics Europe - encapsulado / para aplicaciones automóviles / para sensor
Añadir a mis favoritos
Añadir al comparador

Características

Función
de aislamiento
Construcción
encapsulado
Aplicaciones
para aplicaciones automóviles, para sensor
Características eléctricas
de altas frecuencias
Montaje
SMD
Otras características
de frecuencia, de múltiples bobinas, con 3 bobinas, con inductancia
Tensión primaria

Máx.: 12 V

Mín.: 5 V

Tensión secundaria

Máx.: 180 V

Mín.: 40 V

Frecuencia

50.000 Hz

Descripción

Resumen
Entrada de catálogo para transformadores aislados SMT destinados a aplicaciones de sensores ultrasónicos automotrices. Incluye información del kit de muestras EP6, referencias de hojas de datos y recursos del producto para evaluación e integración en el diseño.

Hojas de datos (selección)
Forma del núcleo | Inductancia nom. (mH) | Frecuencia de funcionamiento (kHz) | Tipo
EP6 Sample Kit | --- | 50 | B78416X0001

Kits de muestras
  • EP6 Sample Kit: contiene transformadores aislados SMT representativos de la familia EP6 para evaluación e integración en el diseño.
  • Relación de vueltas típica N1:N2:Np de 1:1:8,42 a 1:1:15.
  • Rango de inductancia L de 0,23 mH a 5 mH.

Pedido
N.º de pedido: B78416X1 (identificador del kit de muestras mostrado en la página del producto).

Especificaciones técnicas
  • Forma del núcleo: EP6 (kit de muestras)
  • Frecuencia de funcionamiento: 50 kHz (indicado para el kit)
  • Inductancia (nominal): no especificada para las entradas del kit (los componentes individuales varían)
  • Rango de relación de vueltas: N1:N2:Np de 1:1:8,42 a 1:1:15
  • Rango de inductancia: 0,23 mH a 5 mH
  • Nombre representativo de la familia de productos: serie EP6 (transformadores aislados SMT)
