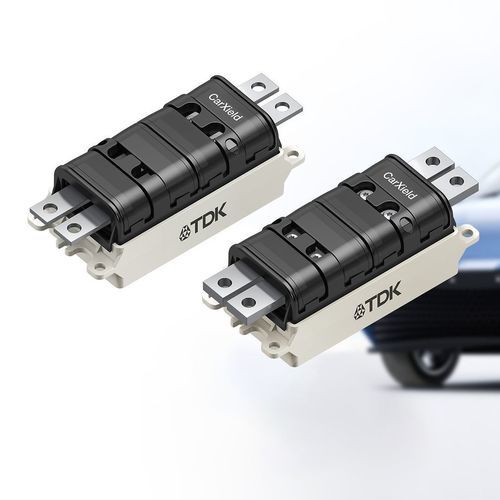

Filtro electrónico paso bajo CarXield

pasivopara convertidormontado en electroducto

Descripción general CarXield de TDK es una plataforma estándar de filtros EMC desarrollada para aplicaciones automotrices con inversores DC de alta tensión. Aborda problemas de EMI en trenes de potencia eléctricos y se ofrece en varias variantes para 500 V DC o 1000 V DC con corrientes nominales de hasta 400 A a +85 °C. Está disponible con o sin barra colectora integrada y puede personalizarse para requisitos de integración específicos.

Características clave

• Plataforma estándar de filtros EMI/EMC para electrónica de potencia automotriz
• Aplicación objetivo: inversores DC de alta tensión para xEV
• Tensiones nominales: 500 V DC y 1000 V DC
• Corriente nominal: hasta 400 A (a +85 °C)
• Disponible con o sin bornes de barra colectora recta
• Configuración: filtro de 2 líneas
• Opción de terminal típica: barra colectora recta
• Series de ejemplo: B84252A*A, B84252A*Q, B84252B*A

Presentación - temas incluidos

• ¿Por qué un filtro EMI en arquitecturas xEV?
• CarXield: solución estándar innovadora
• Características técnicas y rendimiento
• CarXield como filtro EMI estándar para inversores
• Ejemplos de integración y opciones de montaje
• Consejos de diseño EMC en las hojas de datos
• Otros tipos de filtros e instalaciones con barra colectora

Hojas de datos (selección) Number of lines | Application | Rated current (A) | Rated voltage (V DC) | Type
2 | for high-voltage DC inverters | 200 | 500 | B84252A*A
2 | for high-voltage DC inverters | 200 | 500 | B84252A*Q
2 | for high-voltage DC inverters | 400 | 1000 | B84252B*A

Recursos del producto (documentos y presentación) Presentación y un conjunto de documentos técnicos están disponibles para CarXield, incluidos notas de aplicación, advertencias, información general, guía de selección, información de servicios EMC, símbolos y términos y fichas técnicas detalladas en PDF.

Especificaciones técnicas

• Plataforma / nombre del producto: CarXield
• Aplicación: filtro EMC en línea de alimentación para inversores DC de alta tensión (automoción)
• Número de líneas: 2
• Tensión nominal: 500 V DC o 1000 V DC
• Corriente nominal: ejemplos hasta 200 A y 400 A (variantes disponibles hasta 400 A a +85 °C)
• Temperatura de funcionamiento / calificación: ejemplo +85 °C
• Opciones de corriente pico (ejemplos del selector): 360 A (1 min), 650 A (1 min), 600 A (10 s), 1000 A (10 s)
• Dimensiones típicas (ejemplo): 155 x 59 x 50,5 mm
• Bornes / montaje: barra colectora recta (filtros con o sin barra disponibles)
• Tipos de producto / series de pedido de ejemplo: B84252A*A, B84252A*Q, B84252B*A
• Documentación disponible: fichas técnicas, notas de aplicación, guía de selección, presentación y PDFs técnicos relacionados
