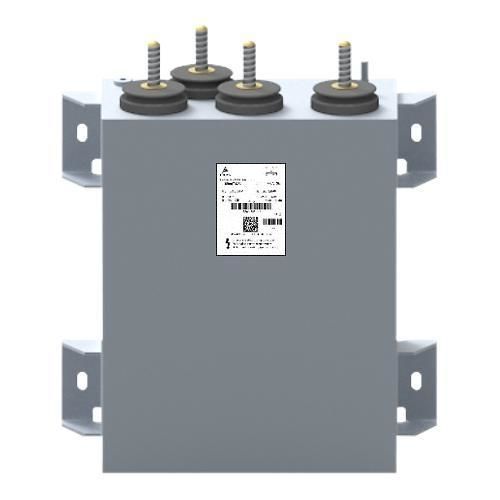

Condensador eléctrico de polímero MKK HP

móduloencapsuladoseco

Descripción del producto
Con la creciente importancia de la calidad de la energía, TDK desarrolla soluciones de filtrado en AC. Estos condensadores modulares están disponibles en diseños monofásicos y trifásicos, con diversas configuraciones de bornes y parámetros eléctricos. El diseño personalizado permite integraciones compactas y una alta fiabilidad adaptada a las restricciones del sistema. Empleados como filtros AC, reducen las distorsiones armónicas y gestionan la potencia reactiva para mejorar la calidad de la energía y la robustez del sistema.

Características

• Rango de capacitancia: 3 × 200 a 3 × 3000 µF (ejemplos); otros rangos disponibles (p. ej. 35–1435 µF para B25615A)
• Tensión nominal: 230 a 690 V AC
• Configuraciones de terminal disponibles
• Temperatura de punto caliente hasta +85 °C
• Encapsulado con resina de poliuretano (tecnología seca)
• Carcasa en acero inoxidable
• Tecnología de bobinado plano
• Normas: IEC 61071, IEC 61881-1

Ventajas

• Opciones mecánicas y eléctricas totalmente personalizables para integración
• Soluciones de filtrado compactas adecuadas para instalaciones con espacio limitado
• Vida útil estimada hasta 200 000 horas a +85 °C (punto caliente)
• Compatible con dispositivos de interruptor de presión
• Diseños adecuados para condiciones ambientales agresivas
• Simulaciones ANSYS™ disponibles a petición

Aplicaciones

• Locomotoras y EMU
• Variadores industriales de media tensión (MV)

Hojas de datos (selección)
Tipo | Aplicación | Estilo | Fases | Capacitancia nominal (µF)
B25615A | Filtrado AC, uso general | MKK AC | 3 | 35 - 1435
B25610 | Filtrado AC | MKK HP | 3 | 200 - 3000

Especificaciones técnicas

• Series/tipos mencionados: MKK HP, MKK AC, B25610, B25615A
• Rangos de capacitancia (ejemplos): 35 – 1435 µF (B25615A); 200 – 3000 µF (B25610)
• Tensión nominal (AC): 230 – 690 V AC (rango general); otros valores RMS/pico disponibles
• Número de fases: típicamente variantes modulares trifásicas
• Clasificación de temperatura de punto caliente: hasta +85 °C
• Encapsulado: resina de poliuretano (tecnología seca)
• Material de la carcasa: acero inoxidable
• Bobinado: bobinado plano
• Normas relevantes: IEC 61071, IEC 61881-1
• Opciones de diseño: diseños mecánicos y eléctricos totalmente personalizados para soluciones de filtrado compactas
• Vida esperada: hasta 200 000 horas a +85 °C (punto caliente)
• Compatibilidad: dispositivos de interruptor de presión; diseños aptos para entornos agresivos
