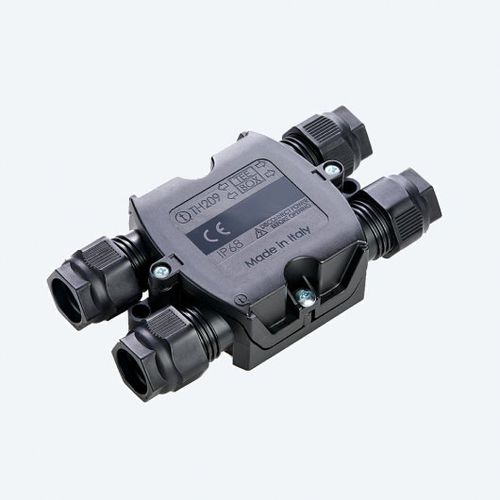

Caja de conexiones empotrable THP.209.A3A

IP68de plásticoDC

INFORMACIÓN GENERAL Tipo de instalación Conector de unión (reutilizable/reutilizable) Configuración del producto Conector de unión *Bloque de terminales incluido en el kit Color Negro (componentes de plástico) - Verde tecnológico (componentes de goma) Dimensiones totales (mm) 121.0 x 64,5 x 28,0 DATOS ELÉCTRICOS Número de cables conectados 4 Diagrama de cableado del circuito Potencia/señal Corriente nominal (AC/DC) 16A Tensión nominal (AC/DC) 450V AC Número de polos 3 Marcado L-N-E Terminaciones Tornillo de perforación *Bloque de terminales con doble conexión, la solución de perforación es ideal para cables de PVC, neopreno y FEP Terminales Rosca/par de apriete M3 - máx. 1.0 Nm DATOS DE CONEXIÓN Sección del conductor multifilar sin virola MIN (mm²) 0.50 Sección del conductor multifilar sin virola MÁX (mm²) 1.50 Tipos de cable recomendados H05xxx/H07xxx Diámetro del cable MIN (mm) 7.00 Diámetro del cable MAX (mm) 13.50 Par de apriete de la tuerca-pasacables 2.5 Nm CONDICIONES AMBIENTALES Grado de protección IP IP68 *IP68 (5m/3h) Clasificación IK IK08 Niebla salina Prueba de niebla salina : EN60068-2-11:2000 Marcado T T 85°C
