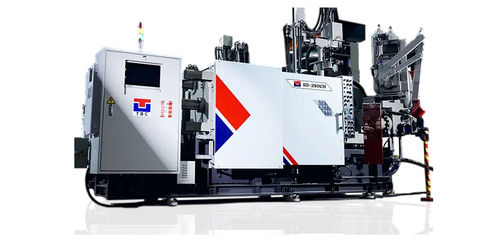

Máquina de fundición a presión de alta presión CH series

en cámara fríapara aluminio

Resumen
La serie CH es una máquina inteligente de fundición a presión de aluminio a cámara fría. Incorpora un sistema de ahorro de energía importado y una válvula proporcional para control a baja velocidad, proporcionando una inyección multivelocidad más precisa que los sistemas tradicionales. Adecuada para piezas con estanqueidad al aire.

Características de la serie CH

• Inyección de alta velocidad hasta 8 m/s y aceleración hasta 80G.
• Gestión completa de datos: visualización de fuerza de cierre, interfaz de temperatura del horno, alarma de temperatura de aceite, detección de defectos y otros sistemas. Almacenamiento de 500 juegos de parámetros de molde.
• Auxiliares avanzados: cucharón automático con brazo oscilante y pulverizador servo para mejorar la eficiencia y calidad de producción.
• Funciones avanzadas de gestión de datos con posible expansión a 1.000 juegos de parámetros en el control electrónico.

Inyección serie CH

• Sistema hidráulico doble y acumulador de intensificación independiente: acumulador separado para intensificación evita la influencia de presión durante inyecciones a alta velocidad. Presión de intensificación ajustable de forma independiente. Adecuado para máquinas de 500 toneladas y superiores.
• Sistema de inyección meter-in: circuito hidráulico diseñado para aceleración de 80G y velocidades hasta 8 m/s. Emplea electroválvulas proporcionales alemanas para control preciso multi-fase a baja velocidad y reducción de porosidad. Estándar en modelos TBC CH.

Control eléctrico CH

• Interfaz para sistema de vacío.
• Parámetros de inyección guardados hasta 300 juegos (el control electrónico puede ampliar el almacenamiento hasta 1.000 juegos).
• Interfaz para pasador de apriete.
• Pantalla táctil de 15 pulgadas para configuración del operador; funciones de datos de inyección mejoradas.
• Visualización digital de la fuerza de cierre integrada con los datos de inyección.
• Funciones electrónicas avanzadas: detección de defectos, mejora de datos de inyección, almacenamiento extendido de parámetros de molde (hasta 1.000 juegos).
• Ajuste de piezas abandonadas (disparos de calentamiento): realiza disparos a baja velocidad tras paradas prolongadas para evitar piezas defectuosas por moldes fríos.

Estructura mecánica y opciones

• Dispositivo de filtro de aceite hidráulico.
• Sistema de recopilación de datos remoto para monitorización vía móvil o portátil.
• Sistema de ahorro energético con bomba alemana Eckerle y nuevo sistema de control; reducción de consumo aproximada del 30% para máquinas >500 ton.
• Placa de refuerzo de placa móvil para prevenir deformación y facilitar el reemplazo.
• Sistema de cambio rápido de molde con mordaza hidráulica especial; integrado en el control electrónico TBC.
• Puerta de seguridad automática con control por variador; apertura/cierre automático sincronizado; instalable en lado operador y lado no-operador.
• Posibilidad de incrementar número de núcleos según el tonaje del modelo.

Aspectos visuales / auxiliares

• Varios layouts mecánicos disponibles: tipo C, tipo estándar, tipo link.
• Auxiliares: cucharón automático (cálculo de volumen de metal fundido), pulverizador automático, extractor automático, placa de refuerzo móvil, acumulador tipo pistón, pulverización lateral en placa fija, puerta de seguridad automática de cobertura total y sistema de cambio rápido de molde.

Especificaciones mecánicas (tabla multi-modelo seleccionada)
Item | Unidades | SD-280 CH | SD-420 CH | SD-580 CH | SD-730 CH | SD-900 CH
Fuerza de cierre del molde | kN | 2800 | 4200 | 5800 | 7300 | 9000
Dimensiones platinas (HxW) | mm | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400
Espacio entre barras | mm | 584x584 | 652x652 | 750x750 | 852x852 | 931x931
Diámetro de barra | mm | 110 | 125 | 150 | 160 | 190
Recorrido del molde | mm | 380 | 420 | 560 | 660 | 760
Grosor del molde | mm | 250~600 | 300~700 | 350~850 | 350~900 | 400~950
Electroválvula para núcleo | pcs | 3/8x1 | 3/8x1 | 1/2x2 | 1/2x3 | 1/2x3
Salida hidráulica | set | 1/2x2 | 1/2x2 | 3/4x3 | 3/4x5 | 3/4x5
Fuerza de inyección | kN | 265 | 354 | 506 | 550 | 653
Recorrido del émbolo | mm | 370 | 425 | 580 | 670 | 750
Proyección punta del émbolo | mm | 150 | 165 | 250 | 300 | 350
Posición del puerto de inyección | mm | -125 | -150 | -175 | -175 | -250 o -275
Velocidad tiro en seco | m/s | 6 | 6 | 6 | 6 | 6 (variantes: 6|7|8 según modelo)
Diámetro punta de émbolo | mm | Min.50 Sta.60 Max.70 | Min.60 Sta.70 Max.80 | Min.70 Sta.80 Max.90 | Min.70 Sta.80 Max.90 | Min.80 Sta.90 Max.100
Presión máxima de fundición | MPa | 132.8|92.3|67.7 | 109.9|80.6|61.7 | 117.7|90|71.1 | 140.5|107.7|85.1 | 130|102.8|83.1
Área de moldeo | cm² | 184|265|361 / 287|413|563 | 312|425|555 / 485|661|864 | 416|544|688 / 624|816|1033 | 462|604|764 / 582|760|962 | 653|826|1022 / 904|1144|1414
Peso real de tiro (Al) | kg | 1.40|2.02|2.75 | 2.35|3.20|4.18 | 4.35|5.68|7.19 | 5|6.6|8.3 | 7.3|9.2|11.4
Fuerza de expulsión | kN | 123.5 | 190.1 | 259.7 | 300 | 340
Recorrido de expulsión | mm | 80 | 100 | 110 | 125 | 125
Motor hidráulico | kW | 18.5 | 22.5 | 37 | 37 | 45
Cantidad de fluido hidráulico | L | 370 | 480 | 700 | 800 | 860
Caudal agua refrigeración (aceite) | L/min | 25 | 25 | 80 | 80 | 150-180
Caudal agua refrigeración (molde) | L/min | 25-50 | 25-50 | 50-90 | 50-90 | 150
Peso máquina | ton | 9.4 | 12.8 | 23 | 30 | 50
Tamaño máquina | mm | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556

Controlador / Platina / Núcleo / Inyección / Hidráulica & Refrigeración / Seguridad / Otros (vista general opciones)

• Controlador: pantalla táctil color (estándar), visualización alarmas, ajuste de parámetros de inyección, visualización de datos de inyección y curvas, visualización velocidad & presión, sensor magnético sin contacto, válvula de inyección motorizada, gestión condiciones de fundición.
• Platina: ajuste tiempo de ciclo, lubricación apertura molde, ajuste de carrera de expulsión desde pantalla, ajuste platina móvil, engrase automático de enlaces, extractor automático de barras (opcional según modelo).
• Núcleo: núcleos móviles 1 & 2 estándar en algunos modelos; núcleo fijo 3 disponible en modelos mayores; temporización y presión de movimiento de núcleo seleccionables durante la inyección.
• Hidráulica & refrigeración: sensores de temperatura y nivel de aceite hidráulico estándar; filtro de aceite hidráulico, dispositivo de liberación automática de presión y enfriador mejorado disponibles según modelo.
• Seguridad: puerta de seguridad manual estándar; puerta de seguridad automática de cobertura total, valla lado no-operador, parada de emergencia disponibles en opción.
• Auxiliares: cucharón automático con cálculo de volumen de metal fundido, pulverizador automático con ajuste de altura y movimiento vertical, extractor automático con ajuste de altura de molde, modos de producción automática rápida.

Características técnicas / especificaciones

• Nombre de la serie: CH Series (Máquina de fundición a presión de aluminio a cámara fría).
• Capacidad de inyección de alta velocidad: hasta 8 m/s; aceleración hasta 80G.
• Sistema de inyección: Meter-in con electroválvulas proporcionales alemanas; sistema hidráulico doble con acumulador de intensificación independiente en modelos mayores.
• Control: pantalla táctil de 15 pulgadas, visualización digital de fuerza de cierre, almacenamiento parámetros de molde (300–1 000 juegos según nivel), detección de defectos y ajuste de piezas abandonadas.
• Ahorro de energía: opción bomba Eckerle alemana y control de ahorro para reducir consumo (~30% para >500 ton).
• Modelos disponibles & fuerza nominal de cierre: SD-280 CH (2800 kN), SD-420 CH (4200 kN), SD-580 CH (5800 kN), SD-730 CH (7300 kN), SD-900 CH (9000 kN).
• Peso representativo de las máquinas: desde ~9.4 ton (SD-280 CH) hasta 50 ton (SD-900 CH).
