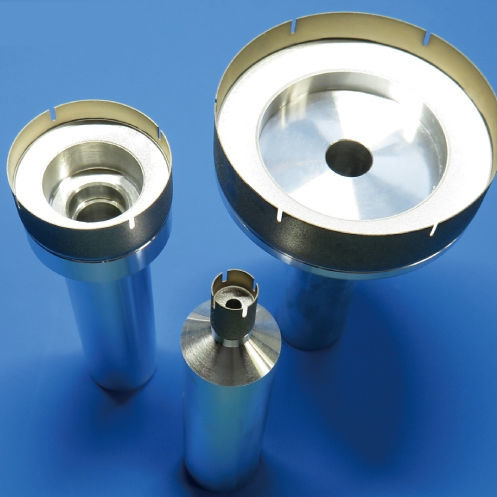

Trépano de diamante

para vidriopara cerámicapara perforación de núcleo

Resumen
Las brocas huecas All-Blade están construidas íntegramente con piedra de rectificado en la zona de corte, sin parte base, lo que prolonga la vida útil de la herramienta y permite un filo extremadamente fino que mejora la calidad de mecanizado.

Características

• Estructura All-Blade
  • Posibilidad de reducir el espesor de la cuchilla en comparación con herramientas electrodepositadas y sinterizadas
• Aumento significativo de la vida útil
  • Al estar toda la zona de corte compuesta por piedra de rectificado, la vida útil puede ser decenas de veces mayor que la de herramientas electordepositadas de una sola capa (según condiciones de mecanizado)
  • Vida útil varias veces mayor que las herramientas sinterizadas (según condiciones de mecanizado)
• Mejora de la calidad de mecanizado
  • El espesor reducido de la cuchilla disminuye el picado y mejora la calidad dimensional frente a herramientas electrodepositadas y sinterizadas
• Reducción del tiempo de mecanizado
  • La broca hueca doble permite el mecanizado simultáneo de diámetros interior y exterior, mejorando la coherencia y acortando el tiempo de ciclo
• Personalización posible
  • Diámetro de herramienta, diámetro de vástago, tamaño de grano de diamante y otros parámetros personalizables según la aplicación

Especificaciones estándar — Broca hueca simple
Diámetro de vástago (mm): φ10 o φ20
Diámetro de herramienta (mm): φ4 ~ φ100
Tamaño de grano de diamante: ＃400
Espesor de la cuchilla (mm): 0.25
Longitud de la cuchilla (mm): 6

Especificaciones estándar — Broca hueca doble
Diámetro de vástago (mm): cuchilla exterior φ20 / cuchilla interior φ10
Diámetro de herramienta (mm): cuchilla exterior φ16–φ100 / cuchilla interior φ4–φ50
Tamaño de grano de diamante: ＃400
Espesor de la cuchilla (mm): 0.25
Longitud de la cuchilla (mm): 6

Mercados / Aplicaciones

• Componentes para codificadores rotativos de vidrio
• Mecanizado de discos de vidrio
• Perforación hueca en diversos vidrios
• Perforación hueca en cerámica, SiC, materiales compuestos y materiales cristalinos

Características técnicas / Especificaciones

• Familia de productos: Diamond Tools (brocas huecas All-Blade)
• Construcción: All-Blade — filo de corte totalmente compuesto de piedra de rectificado (sin parte base)
• Ventajas: vida útil prolongada frente a herramientas electordepositadas y sinterizadas; filo extremadamente fino para mejorar la calidad de mecanizado; opción de broca hueca doble que reduce el tiempo de mecanizado
• Personalización: diámetro de herramienta, diámetro de vástago, tamaño de grano de diamante personalizables
• Broca hueca simple — Diámetro de vástago: φ10 o φ20; Diámetro de herramienta: φ4–φ100; Tamaño de grano: ＃400; Espesor de la cuchilla: 0.25 mm; Longitud de la cuchilla: 6 mm
• Broca hueca doble — Diámetro de vástago: exterior φ20 / interior φ10; Diámetro de herramienta: exterior φ16–φ100 / interior φ4–φ50; Tamaño de grano: ＃400; Espesor de la cuchilla: 0.25 mm; Longitud de la cuchilla: 6 mm
• Nota: la vida útil y el rendimiento reales dependen de las condiciones de mecanizado
