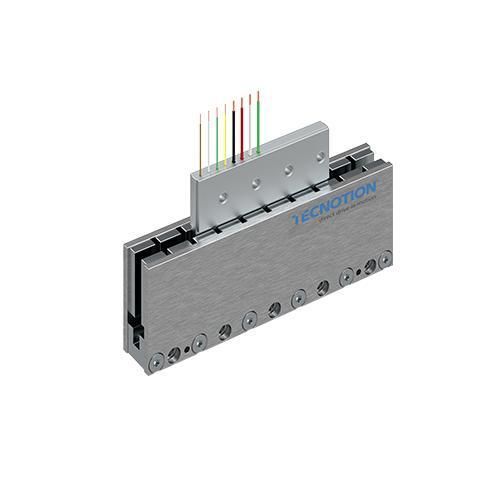

Motor lineal AC UMV-G2 seriestrifásicosíncronosin hierro
Añadir a mis favoritos
Añadir al comparador
Características
- AC/DC
- trifásico, AC
- Tipo
- síncrono, sin hierro
- Voltaje
- 320 V, 24 V, 48 V, 80 V, 220V, 12 V, 100 V, 60 V, 0-60 V, 28 V, 200 V, 4.5 V, 5 V, 3 V, 72 V
- Configuración
- de accionamiento directo, de botón, en U
- Tipo de protección
- sin mantenimiento
- Rendimiento
- de alta eficacia, de alta precisión
- Otras características
- modular, de alta precisión, compatible de vacío
- Velocidad
Máx.: 18,5 m/s
(60,7 ft/s)Mín.: 0 m/s
(0 ft/s)- Fuerza
Máx.: 87 N
Mín.: 0 N
- Potencia
Máx.: 1.609,5 W
(2,19 hp)Mín.: 0 W
(0 hp)- Carrera
Máx.: 10.000 mm
(393,701 in)Mín.: 0 mm
(0 in)
Descripción
Resumen
La serie UMV – G2 incluye unidades de bobina para motores lineales sin núcleo, aptas para ambientes de vacío, diseñadas para ofrecer alta precisión y repetibilidad en aplicaciones de baja carga y espacios de instalación reducidos. La corta longitud de bobina facilita la integración en posicionadores tipo pórtico y otros sistemas ligeros y de alta dinámica. Tecnotion suministra las unidades de bobina y los yugos magnéticos correspondientes para integración en sistemas.
Características clave
Fuerza
Componentes mecánicos
Aplicaciones
Vídeo
Vídeo del producto disponible que presenta los motores de vacío de Generación 2 de Tecnotion y muestra casos de uso y rendimiento en entornos de vacío.
Recursos disponibles (listados en la página del producto)
Especificaciones técnicas
La serie UMV – G2 incluye unidades de bobina para motores lineales sin núcleo, aptas para ambientes de vacío, diseñadas para ofrecer alta precisión y repetibilidad en aplicaciones de baja carga y espacios de instalación reducidos. La corta longitud de bobina facilita la integración en posicionadores tipo pórtico y otros sistemas ligeros y de alta dinámica. Tecnotion suministra las unidades de bobina y los yugos magnéticos correspondientes para integración en sistemas.
Características clave
- Alta precisión de posicionamiento y repetibilidad
- Diseñadas para entornos de vacío (motores generación 2)
- Las bobinas de menor longitud de la gama vacuum, optimizadas para bajas cargas y espacios reducidos
- Adecuadas para aplicaciones ligeras y de alta dinámica
Fuerza
- Fuerza pico: 100 – 401 N
- Fuerza continua: 22 – 87 N
Componentes mecánicos
- Unidades de bobina: UMV3, UMV6 G2, UMV12 G2
- Yugas magnéticos: opciones 150 mm y 390 mm
Aplicaciones
- Posicionamiento en pórtico
- Equipos para semiconductores
- Máquinas‑herramienta y mecanizado de precisión
- Robótica y automatización
- Manipulación de pantallas y paneles
- Impresión y corte digital
- Ciencias de la vida y otras aplicaciones de precisión en vacío/sala limpia
Vídeo
Vídeo del producto disponible que presenta los motores de vacío de Generación 2 de Tecnotion y muestra casos de uso y rendimiento en entornos de vacío.
Recursos disponibles (listados en la página del producto)
- Vacuum G2 manual
- Vacuum motor Generation 2 brochure
- Webinar: Ironless motor solutions for semiconductor applications
- Webinar: Linear motor solutions for the strictest vacuum requirements
- UMV Vacuum G2 series - CAD file
- UMV-G2 spec sheet
Especificaciones técnicas
- Serie: UMV – G2
- Rango de fuerza pico: 100 – 401 N
- Rango de fuerza continua: 22 – 87 N
- Unidades de bobina disponibles: UMV3, UMV6 G2, UMV12 G2
- Longitudes de yugos magnéticos: 150 mm y 390 mm
- Optimizado para entornos de vacío (Generación 2)
- Diseño de bobina de longitud muy corta para bajas cargas y espacios de instalación reducidos
