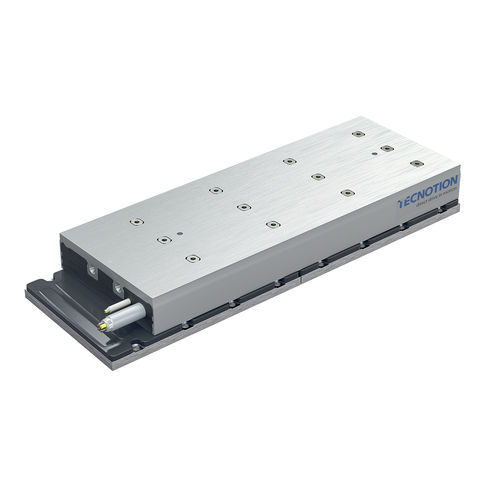

Motor lineal AC TBW series

trifásicocon núcleo de hierro0-60 V

Descripción general
Refrigerada por agua para alcanzar fuerzas continuas aún mayores. La serie TBW de motores lineales con núcleo de hierro es la variante refrigerada por agua de la serie TB. Incorpora un sistema de refrigeración totalmente integrado y de alta eficiencia que permite a la TBW alcanzar fuerzas continuas superiores a la versión estándar y soportar aceleraciones extremas manteniendo una precisión de posicionamiento submicrométrica. Dado que el calor no se disipa en la estructura de la máquina, es especialmente adecuada para aplicaciones con requisitos estrictos de gestión térmica.

Fuerza
Fuerza límite: 2700 – 6750 N
Fuerza pico: 2400 – 6000 N
Fuerza continua (refrigerada por agua): 1200 – 3000 N
Fuerza continua (refrigerada por aire): 1140 – 2850 N

Unidades de bobina y placas magnéticas

• Unidades de bobina: TBW18 – TBW30 – TBW45
• Placas magnéticas: TB192 – TB288

Aplicaciones

• Semi conductores
• Pantallas
• Ciencia y aeroespacial
• Herramientas de máquina
• Corte digital
• Impresión
• Robótica
• Ciencias de la vida
• Trabajos en madera
• Escenarios y soluciones de sistemas
• Aplicaciones en vacío

Módulos opcionales

• Módulo Hall digital: proporciona 3 salidas digitales desfasadas 120° para determinar el ángulo eléctrico; requiere alimentación de 4.5 a 28 Vdc.
• Módulo Hall analógico: utiliza la pista magnética como escala lineal, fácil de montar en motores con núcleo de hierro; requiere alimentación estándar de 5 Vdc.

Recursos

• Folleto motores con núcleo de hierro
• Webinar de dimensionado y selección de motores
• TBW series – Hoja de especificaciones
• Manual de motores lineales con núcleo de hierro
• TBW series - Archivo CAD

Especificaciones técnicas

• Nombre de la serie: TBW series (motor lineal con núcleo de hierro, variante refrigerada por agua)
• Refrigeración: sistema de refrigeración por agua completamente integrado (permite mayores fuerzas continuas y evita la disipación de calor en la estructura de la máquina)
• Precisión de posicionamiento: precisión submicrométrica
• Fuerza límite: 2700 – 6750 N
• Fuerza pico: 2400 – 6000 N
• Fuerza continua (refrigerada por agua): 1200 – 3000 N
• Fuerza continua (refrigerada por aire): 1140 – 2850 N
• Unidades de bobina: TBW18, TBW30, TBW45
• Placas magnéticas: TB192, TB288
• Acoplamiento: permite el acoplamiento de motores de núcleo de hierro para aumentar la fuerza disponible
• Conmutación opcional: Módulo Hall digital (4.5–28 Vdc) y Módulo Hall analógico (5 Vdc)
• Aplicaciones típicas: equipos para semiconductores, herramientas de máquina, robótica, sistemas de visualización e impresión, aplicaciones en vacío y entornos limpios
