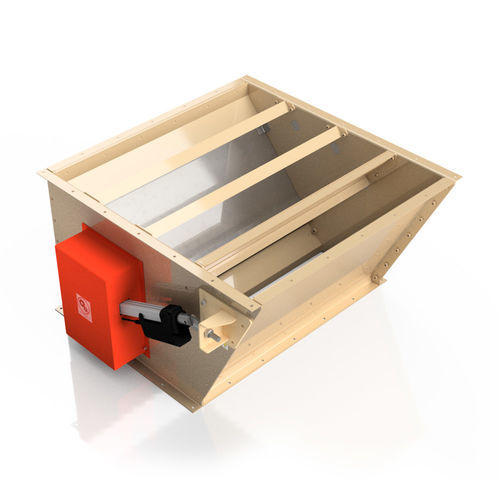

Válvula desviadora para transporte neumático

para material a granelpara materiales secos a granede 3 vías

Descripción
Las válvulas desviadoras Tec.s.i.m. son sistemas para desviar el flujo de productos a granel y granulares, con una entrada y una salida de dos o tres vías. Diseñadas para integración en líneas de transporte neumático y sistemas de manejo de materiales.

Construcción
Las válvulas están constituidas por un robusto cuerpo de chapa y alojan una o dos aletas móviles en acero AISI 304, con un sello lateral en VULKOLAN para garantizar la estanqueidad.

Configuraciones y dimensiones
Disponibles en ejecuciones simétrica, asimétrica y tres vías, con secciones de 200 a 500 mm, con accionamiento electropneumático.

Control y accionamiento
Todas las válvulas están equipadas con sensores inductivos colocados sobre la carcasa, alojados en portasensores de policarbonato para el control de la posición de la aleta. El cinematismo de la aleta está asegurado por 2 soportes bridados SKF y un grupo de accionamiento FESTO.

Conformidad

• Directiva de Máquinas 2006/42/CE
• Directiva de Compatibilidad Electromagnética 2004/108/CEE
• Directiva ATEX 2014/34/UE (para atmósferas potencialmente explosivas)

Notas
El dibujo técnico se refiere al modelo estándar. Cada producto puede ser personalizado en fase de producción según las necesidades.

Características / especificaciones técnicas

• Cuerpo: construcción robusta en chapa
• Aletas móviles: 1 o 2, acero AISI 304
• Junta: VULKOLAN (sellado lateral)
• Secciones disponibles: 200 ÷ 500 mm
• Ejecuciones: simétrica, asimétrica, tres vías
• Accionamiento: electropneumático (grupo de accionamiento FESTO)
• Control de posición: sensores inductivos en portasensores de policarbonato
• Cinemática: 2 soportes bridados SKF
• Personalizaciones: configurables en producción
