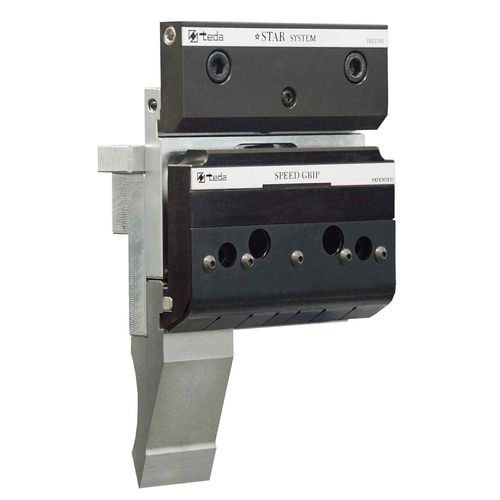

Sistema de apriete manual 13131ST

neumáticopara herramientas de prensa plegadoraautomático

Con STAR SYSTEM, los módulos intermedios que bloquean las herramientas están totalmente libres de las conexiones necesarias para la transmisión del aire comprimido: en el interior de la pinza STAR, un sistema particular permite el paso del aire comprimido sólo cuando la pinza "reconoce" un módulo automático adecuado. En el caso de que la abrazadera STAR tenga que bloquear cualquier otro elemento (herramienta especial, intermedio manual etc...) no hay emisión de aire y la abrazadera se comporta como una abrazadera manual normal. Inserción y extracción frontal de la herramienta. Características técnicas HERRAMIENTAS SUPERIORES Sistema automático de sujeción neumática de las herramientas superiores FLEXIBILIDAD El soporte superior 13401-A-ST "STAR SYSTEM" (patente TEDA) sistema de conexión de energía esencial para el funcionamiento del sistema, permite retirar completamente una o varias unidades en cualquier posición de la máquina, garantizando una flexibilidad total del utillaje. CARGA FRONTAL Introducción / extracción FRONTAL de la herramienta estándar de tipo europeo y retorno automático en la parada. CARACTERÍSTICAS TÉCNICAS Altura de la unidad = 100mm. Eje de plegado = 7mm. También disponible para eje de 20mm. ENERGÍA Conexión de energía a través del sistema patentado "STAR SYSTEM". SIN PRESENCIA DE TUBOS en la zona de trabajo y extracción libre de módulos de forma inmediata en cualquier posición. DOBLE ORIENTACIÓN Posibilidad de colocar herramientas en la parte trasera de los módulos de sujeción mediante soporte mod. 11008 (sujeción manual) no incluido en el suministro
