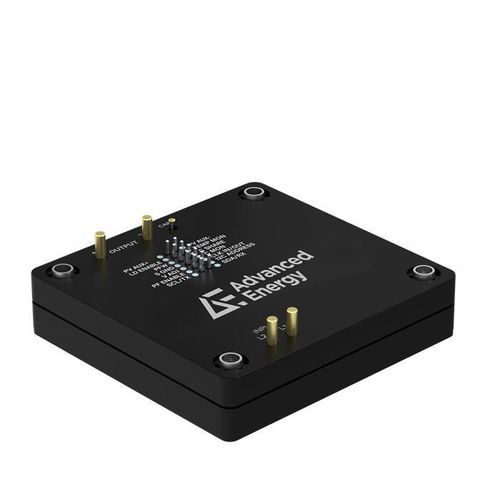

Módulo PFC AIH03ZPFC

Resumen
El AIH03ZPFC es un módulo PFC (corrección del factor de potencia) half‑brick para montaje en placa con refrigeración por contacto, diseñado para sistemas de alimentación industriales, médicos, de defensa y telecomunicaciones que requieren alta eficiencia, tamaño compacto y rendimiento térmico. Proporciona una salida regulada no aislada de 390 VDC, hasta 1100 W de potencia y eficiencia pico de hasta 97,3%. Integra limitación interna de corriente de arranque, control y monitorización digital PMBus®, alimentación auxiliar para funciones de housekeeping externas y variantes de polaridad de enable.

Características

• Salida regulada 390 VDC (no aislada)
• Control y monitorización digitales PMBus® integrados
• Limitación interna de inrush
• Función Enable: variantes con polaridad positiva o negativa
• Rango de entrada: 85–264 VAC o 127–373 VDC
• Potencia de salida: 1100 W (90–264 VAC)
• Corriente de salida: nominal hasta 3 A (tabla: 2,82 A máx.)
• Rango de ajuste de salida: 330–408 VDC (nominal 400 VDC)
• Regulación de carga: ±1% Vout
• Temperatura de funcionamiento: -40 a 100 °C
• Dimensiones (An×Pr×Al): 2.4 in × 2.3 in × 0.52 in
• Densidad de potencia: 380 W/in³

Ventajas

• Alta eficiencia pico (hasta 97,3%) y densidad de potencia 380 W/in³ reducen pérdidas y ocupación de espacio
• No requiere derating según la tensión de entrada
• Funciones integradas reducen circuitería externa, componentes y área PCB
• Limitación interna de inrush mejora el arranque seguro y facilita la implementación
• PMBus® permite monitorización digital, telemetría e integración en el sistema
• Permite paralelado sencillo para escalar potencia
• Diseñado para simplificar conformidad y gestión térmica en sistemas compactos

Especificaciones (tabla en página)
Potencia de salida (W): 1100
Longitud (inches): 2.3
Ancho (inches): 2.4
Altura (inches): 0.52
Corriente de salida mínima (A): 0
Corriente de salida máxima (A): 2.82
Rango de tensión de salida (V): 350 a 420 Vdc
Potencia de salida mínima (W): 1100
Potencia de salida máxima (W): 1100
Tensión de entrada mínima (V): 90
Tensión de entrada máxima (V): 264
Garantía (años): 2

Notas del producto
Incluye control y monitorización digitales PMBus®, limitación interna de inrush, soporte de alimentación auxiliar para housekeeping externo y variantes de polaridad de enable. Diseñado para refrigeración por contacto en aplicaciones PFC half‑brick montadas en PCB donde se requieren rendimiento térmico y tamaño reducido.

Características técnicas / especificaciones

• Serie / Modelo: AIH03ZPFC series
• Salida regulada: 390 VDC (no aislada), ajustable 330–408 VDC
• Eficiencia pico: hasta 97,3%
• Densidad de potencia: 380 W/in³
• Potencia de salida: 1100 W
• Corriente de salida: hasta 3 A (nominal; tabla: 2,82 A máx.)
• Rango de entrada: 85–264 VAC, 127–373 VDC
• Regulación de carga: ±1% Vout
• Temperatura de funcionamiento: -40 a 100 °C
• Factor de forma: half‑brick, montaje en PCB, refrigeración por contacto
• Controles: PMBus®
• Funciones adicionales: limitación interna de inrush, soporte de alimentación auxiliar, variantes enable
• Garantía: 2 años
