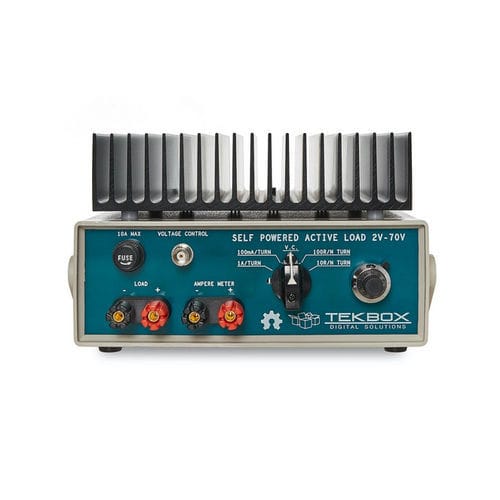

Carga electrónica TBOH02

El TBOH02 es una carga activa de precisión autoalimentada. No necesita una tensión de alimentación independiente y funciona a tan sólo 2 V. Sus características incluyen resistencia constante y modo de corriente constante. Un potenciómetro de 10 vueltas con dial, un conmutador de rangos y una referencia de precisión permiten un ajuste preciso de la corriente o la resistencia. Además, puede controlarse mediante una tensión externa. El diseño es totalmente analógico. Las mediciones de ruido de alimentación utilizando el TBOH02 como carga no se superpondrán con ruido adicional, al contrario que las mediciones realizadas con cargas activas controladas digitalmente. El TBOH02 no sólo puede utilizarse como carga activa para mediciones de fuentes de alimentación, sino también como sumidero o fuente de corriente para pruebas de LEDs de potencia y aplicaciones similares. También resulta útil para realizar pruebas sobre el terreno, cuando no se dispone de alimentación externa. El TBSOH02 funciona de 2V a 70V. La corriente máxima es de hasta 10A, sin embargo hay que tener en cuenta que la potencia máxima sin refrigeración adicional está limitada a 25W. Un accesorio ventilador que se puede acoplar al disipador de calor aumenta la potencia máxima a 100W. El diseño se basa en el artículo Precision active load operates as low as 2V de Joel Setton, EDN, agosto de 2005 Por cortesía de Joel Setton, Crolles, Francia ESPECIFICACIONES Rango de tensión de funcionamiento: 2V - 70V Corriente máxima: 10A Potencia nominal: máx. 25W continuamente; con ventilador adicional 100W continuamente Rangos: 0A - 1A, 0A - 10A, 1Ω - 10Ω, 10Ω - 100Ω Entrada de control de tensión externa
