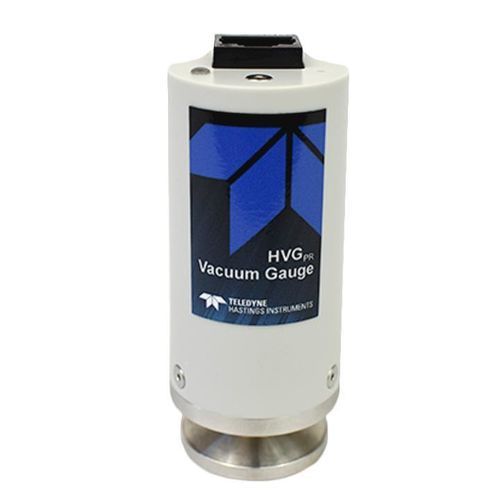

Manómetro de vacío con Pirani HVG-PR

sin visualizadorRS485compacto

Descripción general
El manómetro de vacío térmico HVG-PR mide presiones desde la atmósfera hasta 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa). Emplea la misma tecnología de sensor Pirani de precisión que el HVG-2020B y se suministra en un equipo compacto y económico, adecuado para uso OEM, integración de sistemas y automatización de procesos.

Características principales

• Rango de medida: atmósfera a 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Sensor: sensor térmico Pirani de precisión (misma tecnología que HVG-2020B)
• Conexiones de proceso disponibles: brida KF-16 o 1/8" MNPT
• Opciones de salida analógica (logarítmica): 1 V/década (2–9 VCC) o 1,286 V/década (1,16–10,162 V)
• Comunicación digital: RS-485 (estándar)
• Alimentación, salida analógica y comunicación digital a través de un único conector RJ45
• LED de estado en el panel superior para indicación rápida de presión
• Diseño compacto para integración OEM y de procesos

Conexiones mecánicas y eléctricas

• Conexiones de proceso: brida KF-16 o 1/8" MNPT
• Interfaz: conector RJ45 único que transporta alimentación, salida analógica y RS-485
• Versiones de salida analógica: 1 V/década (2–9 VCC) o 1,286 V/década (1,16–10,162 V)

Aplicaciones e industrias

• Instrumentación analítica
• Monitorización de foreline
• Recubrimiento de vidrio
• Deposición de películas delgadas
• Semiconductores
• Liofilización
• Hornos de vacío / Tratamiento térmico
• HVAC y máquinas de hielo
• Reprocesamiento de aceite

Descargas

• Boletín del producto (HVG-PR Product Bulletin)
• Manual de instrucciones
• Guía de inicio rápido

Especificaciones técnicas

• Modelo: HVG-PR
• Rango de presión: atmósfera a 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Tipo de sensor: Pirani térmico (sensor de precisión como en HVG-2020B)
• Conexiones: brida KF-16 o 1/8" MNPT
• Salidas analógicas: 1 V/década (2–9 VCC) o 1,286 V/década (1,16–10,162 V)
• Comunicación digital: RS-485 (estándar)
• Interfaz/conector: RJ45 único para alimentación, señales analógicas y digitales
• Indicador: LED de estado en el panel superior
• Uso típico: integración OEM, integración de sistemas, automatización de procesos
