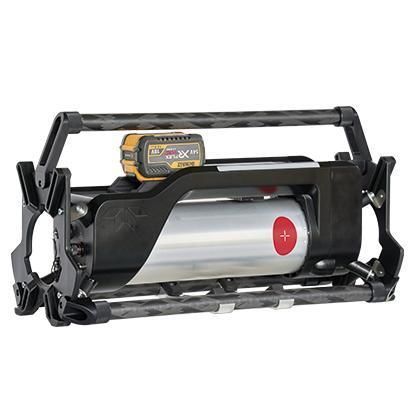

Generador de rayos X direccional CP200B

alimentado por bateríaportátil

Resumen del producto
Generador portátil de rayos X a batería para ensayos no destructivos (END) industriales. El CP200B ofrece salida de 45–200 kV, pequeño punto focal y modo de potencia constante para flujos de trabajo de radiografía digital en campo.

Ligereza y rendimiento
Con un peso de 15,1 kg con anillos de protección (12,5 kg sin ellos), el CP200B proporciona 45–200 kV y corriente de tubo de 0,2–1,5 mA con potencia máxima en ánodo de 300 W. Alimentado por Dewalt Battery 54V, dispone de un ciclo de trabajo del 100% a 30 °C y un punto focal óptico de 0,8 mm para alta definición.

Diseño para inspecciones sencillas
Incluye depósito giratorio para ángulos óptimos, interfaz intuitiva, conectividad inalámbrica y por cable, empuñaduras ergonómicas reforzadas y anillos en V para estabilidad en tuberías. Protección IP65 (batería excluida) y amplios rangos de temperatura para condiciones exigentes.

Aplicaciones

• Petróleo y gas
• Aeroespacial
• Inspección de soldaduras
• Textiles, obras de arte y conservación

Tabla técnica
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

Accesorios

• Trípode
• Batería extra
• Disparador
• Fuente de alimentación externa
• Compatible con Sherlock NDT

Especificaciones técnicas

• Modelo: CP200B
• Tensión de salida: 45 a 200 kV
• Rango de corriente de tubo: 0,2 a 1,5 mA
• Corriente del tubo a plena potencia: 1,5 mA
• Potencia máxima en ánodo: 300 W
• Modo de potencia constante: Sí
• Ciclo de trabajo (a 30°C): 100%
• PENETRACIÓN acero: 33 mm (1,3 in)
• Peso sin anillos: 12,5 kg (27,5 lbs)
• Peso con anillos: 15,1 kg (33,9 lbs)
• Dimensiones: 672 x 267 x 337 mm (26,4 x 10,5 x 13,3 in)
• Dosis de fuga a 1 m (potencia máxima): < 2 mSv/h
• Punto focal óptico (EN 12543): 0,8 mm (0,03 in)
• Ángulo útil máximo: 40 x 60°
• Filtración inherente: 0,8 mm Cu / equiv. 3,5 mm Al
• Grado de protección: IP65 (batería excluida)
• Temperatura de funcionamiento: -30 a +60 °C (-22 a +140 °F)
• Temperatura de almacenamiento: -40 a +80 °C (-40 a +176 °F)
• Anillos de protección: 2
• Alimentación: Dewalt Battery 54V
• Punto focal: 0,8 mm
