Panel detector plano para END Rad-icon 2329

de rayos Xportátildigital

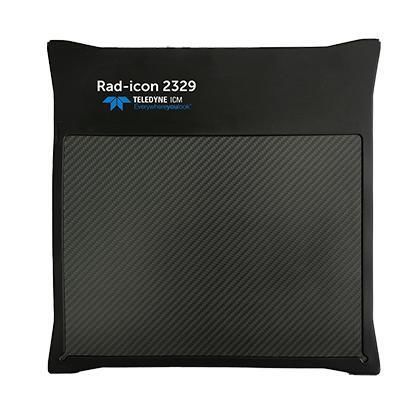

Rad-icon 2329 — detector digital de rayos X de panel plano para END industrial
El Rad-icon 2329 ofrece un paso de píxel de 49,5 µm en un área activa de 228 x 292 mm (23 x 29 cm), proporcionando una relación resolución/tamaño única para radiografía industrial portátil. La calidad de imagen alcanza Clase B (ISO 17636-2) en la mayoría de las aplicaciones. El detector integra un sensor CMOS de píxeles activos de alta resolución con diseño amortiguador y retroalimentación en tiempo real, adecuado para inspecciones en campo como soldaduras y piezas fundidas.

Aspectos destacados

• Resolución: paso de píxel 49,5 µm
• Área activa: 23 x 29 cm (228 x 292 mm)
• Peso: 8 kg (sin funda)

Detalles del producto (tabla)
Technology — CMOS Active Pixel
Pixel Pitch (µm) — 49.5
Active Area (mm/in) — 228 x 292 / 9 x 11.5
Active Resolution (pxl) — 4608 x 5890
Data Interface — GigE
ADC Conversion (bits) — 14
Frame Rate - 1x1 (GigE) (fps) — up to 2
Power Supply — Main
Power Consumption (W) — 15 to 40
Overall Dimension (without sleeve) (mm/in) — 331 x 331 x 23 / 13 x 13 x 0.9
Overall Weight (without sleeve) (Kg/lbs) — 8 / 17.6
Operating Temperature (C°/F°) — 0 to +50 / +32 to +122
Storage Temperature (C°/F°) — -10 to +55 / +14 to +131
Humidity (% R. H.) — 20 to 80
X-Ray Energy Range (kV) — 10 to 225

Notas
El detector incorpora un sensor CMOS de píxeles activos de alta resolución y proporciona retroalimentación en tiempo real junto con un diseño amortiguador adaptado a aplicaciones END portátiles.

Especificaciones técnicas

• Technology: CMOS Active Pixel
• Pixel pitch: 49.5 µm
• Active area: 228 x 292 mm (23 x 29 cm)
• Active resolution: 4608 x 5890 pixels
• Interface: GigE
• ADC conversion: 14 bits
• Frame rate (1x1, GigE): up to 2 fps
• Power consumption: 15 to 40 W
• Power supply: main
• Overall dimensions (without sleeve): 331 x 331 x 23 mm (13 x 13 x 0.9 in)
• Weight (without sleeve): 8 kg (17.6 lbs)
• Operating temperature: 0 to +50 °C (32 to 122 °F)
• Storage temperature: -10 to +55 °C (14 to 131 °F)
• Relative humidity: 20 to 80 % R.H.
• X-ray energy range: 10 to 225 kV
