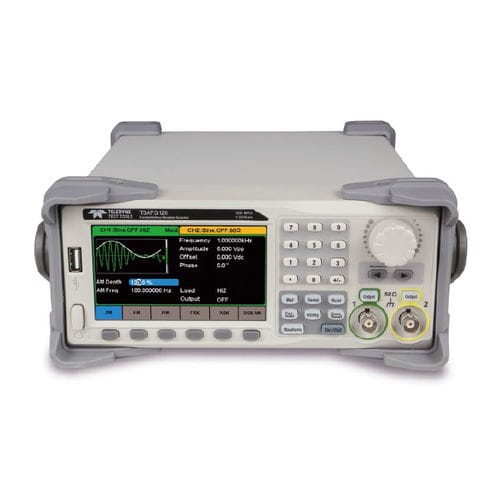

Generador de formas de onda arbitrarias T3AFG series

de funcionesdigitalanalógico

La nueva serie T3AFG de generadores de funciones y formas de onda arbitrarias de Teledyne Test Tools utiliza la avanzada tecnología de síntesis digital de frecuencias (DDS) para producir señales de funciones estándar y formas de onda arbitrarias de alta calidad. También proporcionan una amplia gama de funciones de modulación analógica y digital. La serie T3AFG de generadores de formas de onda arbitrarias incluye modelos con un ancho de banda de hasta 500 MHz, una frecuencia de muestreo de 2,4 GSa/s, una resolución vertical de 16 bits y 20 Mpts de datos. Se proporcionan modulaciones analógicas y digitales comunes, barrido y ráfaga para soportar la generación de señales complejas. La serie T3AFG también proporciona verdaderos canales duales con combinación interna de formas de onda, control flexible de fase/canal y copia/acoplamiento/seguimiento entre canales. Estas características permiten a los generadores de forma de onda arbitraria de Teledyne Test Tools proporcionar una variedad de señales de alta fidelidad y bajo jitter, satisfaciendo los crecientes requisitos de las aplicaciones complejas e intensivas. Características principales Disponible en modelos de 30MHz, 40MHz, 60MHz, 80MHz, 120MHz, 200MHz, 350MHz y 500MHz. Todos los modelos disponen de 2 canales. Velocidad de muestreo máxima de 150 Msa/s (30MHz y 60 MHz) 1,2 Gsa/s (40MHz, 80MHz, 120MHz) y 2,4 Gsa/s (200MHz, 350MHz y 500MHz) modelos. Resolución vertical de hasta 16 bits (14 bits en los modelos de 30 MHz y 60 MHz). Todos los modelos disponen de pantalla táctil de 4,3". Excelentes tipos de modulación analógica y digital disponibles (AM, DSB-AM, FM, PM, PSK, FSK, ASK y PWM). Principales características y funciones del T3AGF30 y T3AFG60 Los modelos T3AFG30 y T3AFG60 son una serie de generadores de funciones/formas de onda arbitrarias de doble canal con especificaciones de hasta 60 MHz de ancho de banda máximo, 150 Msa/s de frecuencia de muestreo y 14 bits de resolución vertical.
