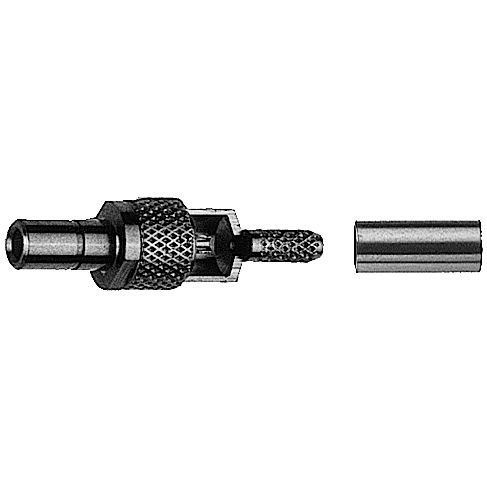

Conector RF 100024915

SSMBrectode engaste

SSMB Enchufe recto G3 (RG-178B/U) Nombre del artículo - SSMB Plg str sd/cr G3 Au Grupo de cables; cable - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Acabado - Dorado Montaje - C2413 La serie de conectores SSMB utiliza un acoplamiento rápido y es adecuada para aplicaciones de hasta una frecuencia de 3 GHz. La impedancia está controlada Hay disponibles diseños de conectores para cables flexibles como RG-316 y RG-178. Existen modelos para montaje en placas de circuito impreso mediante ensamblaje por soldadura de orificios pasantes. Para terminar esta serie en los cables se utilizan técnicas de soldadura y crimpado. Debido a su pequeño tamaño, los conectores SSMB tienen aplicaciones en pequeños instrumentos y equipos de comunicación. Durabilidad (ciclos de acoplamiento): tipo estándar - ≥ 100 Durabilidad (ciclos de acoplamiento): Tipo MIL - ≥ 500 Fuerza de inserción - ≤ 27 N Desenganche - mín. 4,5 N Material: contactos de resorte - CuBe2 Material: piezas de contacto sólidas - CuZn39Pb3 Material: casquillo de engaste - Cu Material: arandela dentada - CuSn6 Material: aisladores - PTFE Acabado: Conductor interior - Cu1Ni2Au1.27 Acabado conductor exterior: Oro (estándar; último dígito ...1) - Cu1Ni2Au0.8 Acabado conductor exterior: MIL oro (último dígito ...2) - Cu1Ni2Au1.27 Acabado del conductor exterior: Tipo para circuitos impresos (última cifra ...7) - SnPb8 Acabado conductor exterior: Telealeación (bronce blanco) (última cifra ...8) - CuSnZn3 Acabado conductor exterior: Níquel (última cifra ...9) - Cu2Ni5 Acabado de otras partes metálicas: Oro (estándar; último dígito ...1) - Cu2Ni5Au0.2 Acabado de otras piezas metálicas: MIL oro (último dígito ...2) - Cu1Ni2Au0.8 Acabado de otras piezas metálicas: Níquel (último dígito ...9) - Cu2Ni5 Categoría climática según IEC 60068 - 1 - 55/155/21
