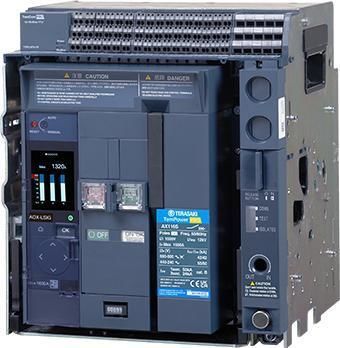

Disyuntor de aire TemPower PRO

trifásicode baja tensióncon mando a distancia

Resumen
Los interruptores automáticos en aire TemPower PRO proporcionan una solución de protección compacta y orientada al usuario para la distribución en baja tensión. La serie AX se ofrece en versiones Fija y Extraíble, y en variantes Standard, Smart y High‑fault. Los modelos Smart integran funciones de medida y permiten supervisión remota mediante un módulo de comunicación opcional. La precisión de medida cumple IEC61557-12: ±0,5 % (corriente/tensión) y ±1 % (potencia activa). La dirección de las bornas posteriores es configurable; las bornas de conexión rápida agilizan el cableado de control.

Características principales

• Dimensiones exteriores comunes para marcos 630AF–1600AF en versión extraíble, facilitando la integración en cuadros y reduciendo peso y volumen frente a generaciones previas.
• Dirección de conexión trasera configurable por el cliente (horizontal/vertical) para mayor flexibilidad de instalación.
• Bornes de conexión rápida en circuitos de control para reducir tiempos de instalación.
• Opciones de disparo por sobrecorriente: tipo Standard y tipo Smart (el Smart incluye funciones de medición).
• Funciones de medida integradas para información del circuito; con el módulo de comunicación opcional es posible la monitorización y gestión remotas.
• Precisión de medida mejorada: conforme a IEC61557-12 (±0,5 % corriente/tensión; ±1 % potencia activa).
• Compatibilidad con pantalla remota TemView PRO mediante cable dedicado para visualización en panel de los valores del OCR Smart.
• Tipo fijo disponible hasta 2000 A de corriente nominal.

Calificaciones y especificaciones típicas

• Nombre de la serie: TemPower PRO (serie AX). Modelos: AX106S/AX108S/AX110S/AX112S/AX116S/AX120S (Standard); AX106H/AX108H/AX110H/AX112H/AX116H/AX120H (High‑fault); AX106D/AX108D/AX110D/AX112D/AX116D (switch disconnectors).
• Corrientes nominales disponibles: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A (2000 A disponible para tipo fijo).
• Corriente primaria nominal del disparador OCR según marco (ej.: 400, 630, 800, 1000, 1250, 1600, 2000 A).
• Capacidad de corte Icu (ej. AC440V): tipos Standard 50/105 kA; High‑fault 66/145,2 kA. Valores ICS e ICW indicados por modelo.
• Dimensiones exteriores (ejemplos): fijo 276 x 312,5 x 240 mm; extraíble 288 x 322 x 340 mm; alternativas: 346 x 312,5 x 240 mm / 358 x 322 x 340 mm; algunos 2000 A fijos: 276 x 312,5 x 279 mm.
• Peso (ejemplos): fijo 37 kg o 45 kg según marco; extraíble: típicamente 24 kg, 30 kg, 42 kg o 55 kg según modelo.

Switch disconnectors — puntos clave

• Modelos: AX106D, AX108D, AX110D, AX112D, AX116D para marcos 630–1600 AF; disponibles en 3 o 4 polos.
• Categoría de utilización: AC‑23 (JIS C 8201‑3 / IEC60947‑3).
• Capacidad de arqueo de cortocircuito Icm: 121 kA pico (AC440V).
• Corriente soportable en cortocircuito Icw y tiempos: ej. AC690V 1s: 55 kA (AC440V 1s: 42 kA); varios patrones de dimensiones según marco.

Opciones y conectividad

• Módulo de comunicación opcional para monitorización remota de datos de medida e información de circuito.
• Soporte para pantalla remota TemView PRO mediante cable especial para visualizar en panel los valores del OCR Smart.
• Algunas unidades incluyen software de código abierto; se facilita documentación sobre derechos de autor y licencias cuando procede.

Aplicaciones e instalación

• Diseñado para cuadros de distribución en baja tensión en entornos industriales y comerciales que requieren reducción de espacio (compatible con compartimento de 400 mm).
• La configurabilidad de las bornas traseras y las bornas de conexión rápida simplifican el cableado y el mantenimiento in situ.
• Las variantes cubren protección estándar, capacidad de corte elevada para aplicaciones con faltas intensas y funciones de medida/comunicación para supervisión remota.
