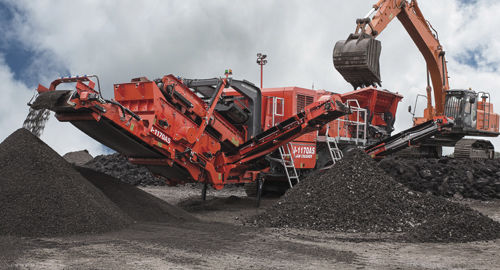

Machacadora de mandíbula J-1170AS

móvilcon orugasprimaria

Descripción
La J-1170AS+ es una trituradora primaria móvil sobre orugas que integra una función de cribado embarcado desmontable. Incorpora una cámara de mandíbula Terex de 1100 mm x 700 mm de un solo balancín y un accionamiento hidrostático con reversibilidad. La unidad puede configurarse para aplicaciones de cantera o para demolición/reciclaje, ofreciendo alta capacidad y amplias relaciones de reducción.

Características

• Criba embarcada desmontable que entrega un producto de tamaño único, evitando la necesidad de una planta de cribado independiente.
• Módulo de cribado de liberación rápida para convertir la máquina en trituradora estándar cuando se requiera.
• VGF (alimentador vibratorio grizzly) de servicio pesado y velocidad variable para alimentación continua y completa de la cámara.
• Transmisión hidrostática con función reversible para despejar atascos y apoyar trabajos de demolición.
• Ajuste hidráulico del closed-side setting (CSS) para reducir tiempos de inactividad y acelerar la puesta en marcha.

Tolva / Alimentación

• Capacidad estándar de tolva: 9 m³ (extensiones hasta 11 m³ disponibles).
• Altura de alimentación: 4,01 m (13'2").
• Ancho de alimentación trasero: 2,4 m (7'10").

Cinta bypass (opcional)

• Ancho de banda: 650 mm (26").
• Altura de descarga: ~2,9 m (9'6").
• Plegado hidráulico para transporte.
• Capacidad indicativa de apilamiento: 36,3 m³ @ 40°.

Plataformas y acceso

• Pasarelas de acceso al lado izquierdo y trasero de la cámara de mandíbulas y a ambos lados de la carcasa del motor.
• Pasarelas totalmente galvanizadas para mantenimiento y seguridad.

Tren de rodaje

• Ancho de zapata: 500 mm (20").
• Seguimiento de dos velocidades con arranque suave.
• Capacidad de superar pendientes: hasta 25°.

Cámara de mandíbulas

• Cámara Terex de un solo balancín 1100 mm x 700 mm (44" x 28").
• Claridad bajo la mandíbula: 520 mm (20,5").
• Placa deflectora hidráulica opcional.

Transportador principal

• Ancho de banda: 1,0 m (40").
• Velocidad nominal: ~100 m/min (indicativa).
• Sección inferior totalmente tunelizada y rascador de tambor de cabeza de alta especificación para reducir adhesiones.

Criba posterior

• Criba embarcada de un único piso: 2,44 m x 1,52 m (8' x 5').
• Accionamiento hidráulico con rodamientos heavy-duty.
• Ángulo de cribado: 23°; puede bajarse horizontalmente para el cambio de mallas y mantenimiento.
• Área total de cribado aproximada: ~3,7 m².

Opciones y modularidad

• Módulo de cribado extraíble para alternar rápidamente entre trituración sola y trituración+cribado.
• Convoyadores opcionales (bypass, oversize, fines), convoyadores plegables hidráulicamente y otros accesorios modulares.
• Pasarelas galvanizadas y opciones de acceso para mantenimiento disponibles.

Aplicaciones
Apta para trituración primaria en canteras, minería y para demolición y reciclaje de hormigón y asfalto cuando se requiere un triturador primario móvil con cribado integrado.

Especificaciones técnicas (clave)

• Potencia neta del motor: Caterpillar C9 350 hp / 261 kW (configuración indicada).
• Apertura de alimentación: 44" x 28" / 1100 mm x 700 mm.
• Peso operativo: aprox. 54,600 kg.
• Capacidad de tolva: 9 m³ (extensiones hasta 11 m³).
• Dimensiones de transporte (H x W x L): 3.4 m x 2.95 m x 16 m.
• Dimensiones de trabajo (H x W x L): 4.01 m x 6.04 m x 17.16 m.
