Máquina de templado de inducción

automáticavertical

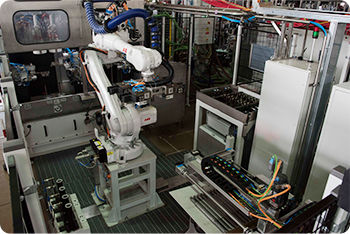

SISTEMA DE ENDURECIMIENTO POR INDUCCIÓN EN LÍNEA PARA LOS EJES DE TRANSMISIÓN Sistema de endurecimiento por inducción en línea de 4 estaciones con carga y descarga automática por Robot para el tratamiento de los ejes de transmisión MÁQUINA ENDURECEDORA VERTICAL DE 4 ESTACIONES PARA EJES DE TRANSMISIÓN CON CARGA Y DESCARGA AUTOMÁTICA POR ROBOT La planta consiste en los siguientes macrobloques: Máquina de endurecimiento: máquina vertical de endurecimiento por inducción con 4 estaciones, equipada con 2 generadores de calentamiento por inducción. Cada uno tiene una potencia de salida de 300kW. Son capaces de trabajar incluso individualmente, en un ciclo reducido, para hacer frente a cualquier caída de producción. Las lunetas permiten limitar la deformación axial de los ejes. El control del sistema, confiado a la CN Siemens 840D SL, y la mecánica especialmente diseñada, permiten tratar diferentes diámetros sin tener que cambiar ningún equipo mecánico. El mismo inductor se utiliza para todos los tipos de ejes. Estación de medición: tiene como objetivo verificar que los ejes de entrada corresponden a los cargados en la receta del CNC. El control se realiza sobre la longitud, los diámetros y el posicionamiento de la ranura. El sistema singulariza y posiciona los ejes a la distancia requerida por las pinzas del robot. Robot: el robot, equipado con una doble pinza, recoge los ejes de la estación de medición y los coloca en la máquina entre las contrapuntas, luego recoge los ejes endurecidos y los deposita, según el caso, en el transportador de salida, en la estación de control de calidad o en la zona de desechos. Otros: cajón para el control de calidad, sistema de refrigeración para el líquido de enfriamiento con tanque, filtro y bombas, guardas y barreras equipadas con cierres de enclavamiento y Unidad de Control de Parámetros.
