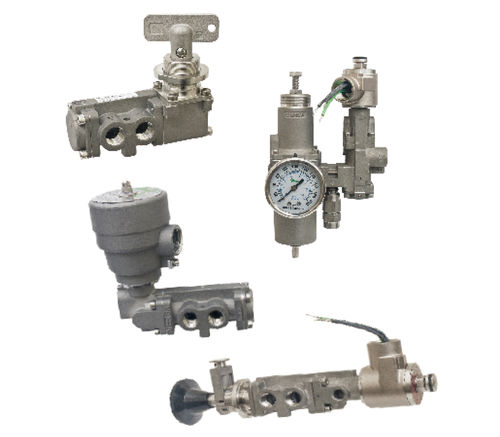

Válvula con actuador eléctrico C-316

de control asistidoNamurde acero inoxidable

Descripción
Válvulas con cuerpo C-316
La serie C-316 está disponible en configuraciones de 4 vías (doble efecto) y 3 vías (retorno por resorte). La función 3 vías puede especificarse como normalmente cerrada o normalmente abierta. Todos los accionadores electromagnéticos son del tipo solenoide/piloto, lo que permite el uso de solenoides compactos y reduce el consumo energético. El diseño proporciona una fuerza de desplazamiento positiva que asegura un accionamiento fiable de la válvula al energizarse y reduce el riesgo de quemado de la bobina.

Características operativas
Los modelos de un solo solenoide con retorno por resorte utilizan un resorte asistido por aire para garantizar un retorno positivo. Los modelos de doble solenoide incorporan un tope (detent) que mantiene la válvula en su última posición incluso bajo vibraciones elevadas. Está disponible una gama completa de conexiones eléctricas, opciones de alimentación y clasificaciones de áreas para adecuarse a la aplicación.

Válvulas NAMUR C-316
La versión NAMUR de la serie C-316 es una válvula piloto en acero inoxidable de 5 puertos, alta capacidad y estanca, diseñada para montaje directo en actuadores NAMUR. El montaje directo reduce el tiempo de respuesta y la huella del actuador y reduce los costes de instalación al eliminar tuberías, racores y soportes; se suministran todos los tornillos de montaje y juntas. El diseño de 5 puertos puede solicitarse como 4 vías (para actuadores doble efecto) o 3 vías (para actuadores con retorno por resorte). En modo 3 vías, el puerto de escape no utilizado puede servir como ventilación del actuador, donde se puede instalar un filtro/silenciador para evitar la entrada de contaminantes en la válvula o el actuador. El diseño de 5 puertos permite controlar de forma independiente la velocidad de apertura y cierre; los controles de velocidad o de ventilación son opcionales.

Clasificación (tabla en la página)
Medición | Detección | Tecnología
Medición | Válvulas | (no especificado)

Características / Especificaciones técnicas

• Serie: C-316 (C316)
• Funciones disponibles: 3 vías (retorno por resorte) y 4 vías (doble efecto)
• Opciones 3 vías: normalmente cerrada o normalmente abierta
• Accionadores solenoide: tipo solenoide/piloto (compatible con solenoides compactos)
• Beneficios: bajo consumo energético, fuerza de desplazamiento positiva para un accionamiento fiable, menor riesgo de quemado de la bobina
• Un solo solenoide con retorno por resorte: retorno por resorte asistido por aire para retorno positivo
• Doble solenoide: tope para retención de posición en vibración
• Materiales: acero inoxidable (versión NAMUR)
• Portes: diseño NAMUR de 5 puertos; puede solicitarse como 4 vías o 3 vías
• Rendimiento: válvula piloto de alta capacidad y estanca (NAMUR)
• Montaje: diseñada para montaje directo sobre actuador NAMUR; tornillos de montaje y juntas incluidos
• Mantenibilidad: el puerto de escape no utilizado (3 vías) puede usarse como ventilación del actuador para filtro/silenciador
• Opciones: control independiente de la velocidad de apertura y cierre; controles de velocidad o ventilación opcionales
• Opciones eléctricas y de área: selección completa de conexiones eléctricas, requisitos de alimentación y clasificaciones de área disponibles
