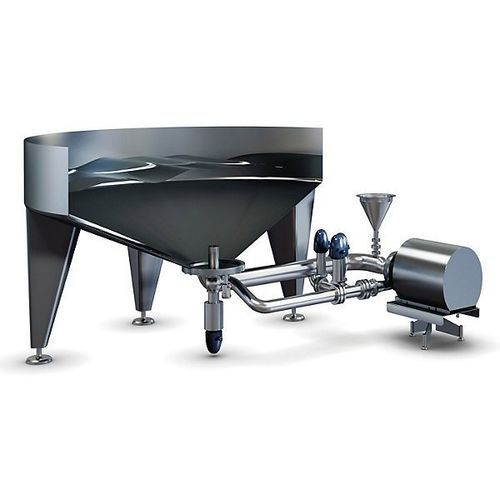

Cabezal de mezcla dinámico

Presentación
El Tetra Pak® Radial Jet Mixer utiliza chorros de líquido de alta velocidad generados por una bomba de recirculación para crear turbulencia controlada dentro del tanque. El volumen de líquido en el tanque actúa como agitador, permitiendo mezclas por lotes eficientes sin agitadores rotativos internos.

Ventajas

• Mejora la capacidad de mezcla y la eficiencia de limpieza del tanque.
• Bajo riesgo de espumado por ser un mezclado de bajo corte.
• Configuraciones flexibles (boquilla simple o doble) adaptables a las dimensiones del tanque.
• Menor complejidad de instalación y mantenimiento respecto a agitadores convencionales.

Resumen / Datos rápidos

• Mezcla y limpieza por chorros líquidos de alta velocidad generados por una bomba de recirculación.
• Disponible con boquilla simple (S) o doble (T) según las dimensiones del tanque.
• Tiempo típico de mezcla para bebidas estándar: 2–10 minutos después del último ingrediente (depende del producto y del tanque).
• Apto para viscosidades de lote hasta aprox. 200 cP.
• Rango de nivel de llenado: aprox. 6%–100% (mayor flexibilidad que con agitadores convencionales).

Capacidad y aplicaciones
Capacidad: configurable con boquilla simple (S) o doble (T) en función de la geometría del tanque.
Aplicaciones: procesamiento de bebidas (refrescos carbonatados, zumos, néctares, bebidas sin gas, bebidas funcionales), lácteos y bebidas de origen vegetal, formulaciones con pulpa o fibras.

Características clave (detalladas)

• Boquilla simple o doble — adaptada a la geometría del tanque: opciones S o T que generan turbulencia estable mediante chorros de alta velocidad; el diseño de la boquilla produce bajo corte local en comparación con las puntas de las palas de agitador.
• Mezclado rápido — reduce el tiempo por lote: reducción demostrada del tiempo de mezcla (ej.: ~6 min con el modelo T frente a 20 min con un agitador convencional en una prueba en tanque de 20 m3).
• Limpieza en cascada — mayor eficiencia CIP: el modelo T permite limpieza en cascada donde los medios de lavado se expulsan como chorros potentes a través de la boquilla, acortando los ciclos CIP para productos viscosos o pegajosos.
• Mezclado homogéneo — maneja ingredientes flotantes y sedimentables: la turbulencia dispersa pulpas, fibras y polvos de forma uniforme; adecuado para tanques altos y para mezclar sin premezcladores.
• Tres etapas en un mezclador (modelo T): la boquilla T tiene salidas horizontal y superior para permitir etapas de mezcla baja/alta y una etapa CIP; el cambio de etapa se realiza por posición de la válvula (neumática).
• Instalación y mantenimiento sencillos: una sola brida soldada en el fondo del tanque; bomba y válvulas a nivel de suelo para fácil acceso; menos elementos internos que los agitadores.
• Tamaños de lote flexibles: opera desde niveles de llenado muy bajos (~6%) hasta tanque lleno, soportando tanto lotes pequeños de I+D como producción a escala.
• Opción de tolva (hopper): tolva opcional con válvula mariposa manual para añadir pequeñas cantidades desde el nivel de taller.

Descripción técnica / Documentos
Los detalles técnicos y las instrucciones de instalación están disponibles en la hoja técnica del producto (folleto / leaflet técnico).

Características / Especificaciones

• Nombre modelo: Tetra Pak® Radial Jet Mixer (S = boquilla simple, T = boquilla doble con salidas escalonadas)
• Principio de mezcla: chorros líquidos radiales de alta velocidad generados por una bomba de recirculación
• Tiempo típico de mezcla: 2–10 minutos tras el último ingrediente (depende del producto y del tanque)
• Viscosidad máxima recomendada: hasta ~200 cP
• Flexibilidad de nivel de llenado: aprox. 6%–100%
• Corte de la boquilla: mezcla de bajo corte que preserva la calidad del producto
• Instalación: brida única soldada en el fondo del tanque; bomba externa a nivel de suelo
• CIP / limpieza: capacidad de limpieza en cascada (modelo T) para reducir tiempos CIP
• Opciones: tolva con válvula mariposa manual; configuraciones S/T; modelo T con salidas escalonadas y control por válvula
