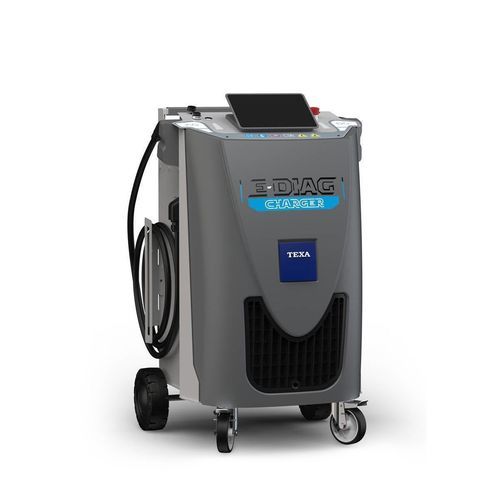

Estación de recarga para vehículo eléctrico E-DIAG

ACDCmóvil

Descripción general
E-DIAG CHARGER es una estación móvil de carga y diagnóstico para talleres, concebida para la recarga de baterías de tracción y el diagnóstico en operación de vehículos eléctricos (BEV) e híbridos enchufables (PHEV). Integra carga AC/DC, diagnóstico vehicular y estimación del estado de salud (SoH) con emisión de certificados.

Funciones principales

• Carga de baterías de tracción en BEV y PHEV (AC y DC).
• Diagnóstico serie integrado de la electrónica de batería y del sistema de carga.
• Módulo NAVIGATOR NANO SERVICE para acceso OBD/BMS y monitorización de celdas.
• Estimación SoH y emisión de certificados (taller y acreditado).
• Carga y diagnóstico de baterías auxiliares de 12 V y 24 V.

Carga
E-DIAG CHARGER soporta carga AC mediante conector Type 2 y carga DC mediante CCS2 Combo, con tensiones de tracción hasta 800 V. Las mediciones de carga AC y DC están certificadas MID (Directiva 2014/32/UE). La unidad puede gestionar dos ramas de carga simultáneas y ajustar automáticamente la potencia con el accesorio opcional PLC ENERGY METER para evitar sobrecargas en la instalación del taller.

Diagnóstico
Las funciones de diagnóstico permiten verificar los sistemas durante la carga. El módulo NAVIGATOR NANO SERVICE incluido proporciona:

• comunicación serie con la electrónica de la batería y el sistema de carga
• conectividad con el BMS y lectura de parámetros de las unidades de control
• monitorización de celdas individuales si el vehículo lo proporciona
• lectura completa de parámetros de batería y sistema de carga

También dispone de un modo de diagnóstico con tensión estabilizada ('flashing mode') para mantener la tensión durante tareas críticas (reprogramación ECU, calibraciones ADAS, etc.).

Estado de salud de la batería (SoH)
El equipo estima el SoH de la batería de tracción en porcentaje mediante parámetros obtenidos de las unidades de control y procesamiento en la nube. El taller puede generar un certificado de taller (incluido con la suscripción TEXPACK E-DIAG CHARGER) o solicitar un certificado acreditado como servicio de pago, entregado en minutos.

Seguridad y características eléctricas
El sistema realiza un autodiagnóstico al arrancar. Pinzas especiales con termopares controlan la temperatura de los bornes y detienen la carga de inmediato si se detectan anomalías. La unidad limita automáticamente la potencia de carga según la capacidad eléctrica del taller para evitar desconexiones por sobrecorriente.

Diseño y usabilidad
E-DIAG CHARGER cuenta con una pantalla a color multitáctil de 10" con tecnología glove-touch. El software Windows ofrece una interfaz clara y orientada al flujo de trabajo para acceder a carga, diagnóstico y certificados. El chasis móvil con ruedas facilita su posicionamiento en espacios reducidos del taller.

Funciones incluidas (resumen)

• Carga de baterías de tracción BEV/PHEV (AC Type 2 & DC CCS2, hasta 800 V)
• Diagnóstico serie de electrónica de batería y sistema de carga
• Carga y diagnóstico de baterías 12 V y 24 V
• Estimación SoH y emisión de certificados (taller/acreditado)
• Carga dual simultánea y gestión automática de potencia (con PLC ENERGY METER opcional)

Especificaciones técnicas

• Interfaces de carga: AC Type 2 y DC CCS2 Combo
• Tensión máxima de tracción: hasta 800 V
• Medición de carga: certificada MID (Directiva 2014/32/UE)
• Carga simultánea: dos ramas (p. ej. AC + DC)
• Gestión de potencia: umbrales ajustables; PLC ENERGY METER opcional para limitación dinámica
• Módulo de diagnóstico: NAVIGATOR NANO SERVICE incluido (conectividad OBD/BMS)
• SoH: estimación en la nube; opciones de certificado de taller y acreditado
• Pantalla: 10" multitáctil a color con glove-touch
• Seguridad: autodiagnóstico de arranque; pinzas con termopares y parada automática
• Movilidad: chasis con ruedas
• Software: interfaz Windows para acceso directo a workflows
• Servicio: suscripción TEXPACK E-DIAG CHARGER incluye certificado de taller; certificado acreditado disponible como servicio pagado
