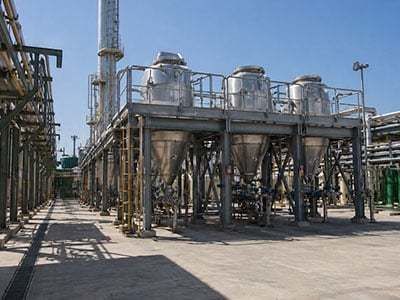

Extractor de fondo vibrante de acero inoxidable Bridge Breaker®

Descripción del producto
El Bridge Breaker de Thayer Scale es una ayuda al flujo que hace vibrar únicamente el material contenido en un recipiente; no transmite vibraciones a las paredes del recipiente. Asegura la descarga fiable de materiales que tienden a formar puentes o apelmazarse por compactación o cohesión, restaurando un flujo constante desde tolvas, silos y canaletas. Las pantallas se montan internamente y la acción vibratoria se transmite mediante un vibrador montado externamente a través de soportes de aislamiento, por lo que las paredes del silo permanecen en gran medida sin afectación.

Beneficios clave

• Agita el material, no la tolva — reduce el estrés y los daños en las paredes de tolvas o silos.
• Funcionamiento muy silencioso — menos ruido audible que vibradores típicos, golpeadores o soluciones de aire.
• Se adapta a tolvas cuadradas o circulares — configurable para una amplia gama de tamaños y formas de tolvas, silos y canaletas.
• Instalación atornillada simple — se monta fácilmente en equipos existentes con modificaciones mínimas.
• Menor coste de compra e instalación — componentes simples y ligeros reducen el coste inicial y el tiempo de instalación.

Cómo restablece el flujo

• Material deja de fluir: el material puede compactarse y formar un puente sobre la salida de descarga, impidiendo que el producto llegue al equipo posterior.
• El Bridge Breaker se activa: el Bridge Breaker aplica una acción vibratoria controlada en el área de la tolva donde ocurre el puente, agitándose el material en lugar de las paredes.
• El arco de material colapsa: la acción mecánica rompe el puente, afloja el material y permite que la gravedad reanude el flujo hacia la salida.
• Flujo libre: una vez que se rompe el puente, el material se mueve de forma consistente hacia el equipo posterior para mantener tasas de alimentación estables y mejorar el control de lotes o procesos.

Quién necesita el Bridge Breaker®

• Material quedando en la tolva mientras el alimentador funciona vacío
• Operarios golpeando físicamente la tolva para reiniciar el flujo
• Tasas de alimentación inconsistentes
• Obstrucciones frecuentes en tolvas o silos
• Descarga súbita del material después de un retraso
• Mala precisión de dosificación por flujo irregular
• Abolladuras visibles o daños por impactos manuales
• Paradas debidas a atascos de material

Usos y materiales comunes
El Bridge Breaker se utiliza típicamente con sólidos a granel secos propensos a compactación, formación de puentes, formación de chimenea o descarga inconsistent. Los materiales típicos por aplicación incluyen:

• Carbón activado
• Ácido adípico
• Polvo de aluminio
• Nitrato de amonio
• Proteína animal
• Biomasa
• Carbonato de calcio
• Negro de carbono
• Polvo de carbono
• Carboximetilcelulosa
• Polvo de celulosa
• Cemento
• Mezcla cerámica
• Tiza
• Caolín
• Óxido cuproso
• Tierra de diatomeas
• Harina de huesos seca
• Cebollas secas
• Sal de mesa seca
• Fibra de vidrio
• Arcilla refractaria
• Harina
• Arena de fundición
• Grano
• Grafito
• Alúmina molida
• Malta molida
• Yeso
• Café instantáneo
• Óxido de hierro
• Pirita de hierro
• Cal
• Polvo de cal
• Malta
• Melamina
• Leche en polvo
• Avena
• Cacahuetes
• Alimento para mascotas
• Polvo plástico
• Resina plástica
• Escamas de polietileno
• Polipropileno
• Potasa
• Almidón de patata
• Chocolate en polvo
• Prills (gránulos)
• Polvo de proteína
• PTFE
• Regrind de PVC
• Resina
• Caucho
• Harina de centeno
• Aserrín
• Sílice
• Polvo de jabón
• Carbonato de sodio
• Bicarbonato de sodio
• Silicato de sodio
• Granos gastados (spent grain)
• Almidón
• Azúcar
• Azufre
• Superfosfato
• Tabaco
• Verduras
• Fibra de maíz húmeda
• Maíz entero
• Wollastonite
• Aserrín grueso / astillas de madera
• Zeolita
• Estearato de zinc

Detalles de diseño
El Bridge Breaker está construido con mallas metálicas desplegadas o pantallas de barras y se diseña para adaptarse a las configuraciones individuales de tolva. Las pantallas están disponibles en tres tipos: triangular, rectangular y en diamante para asegurar alineación con las paredes y maximizar la transferencia de vibración. Las pantallas se montan internamente, paralelas a las paredes, y un vibrador montado externamente transmite vibraciones rápidas a las pantallas mediante pernos aislados que pasan por soportes antivibratorios. Estos soportes permiten que la pantalla vibre libremente sin transmitir movimiento a las paredes, reduciendo la fatiga de soldaduras y el ruido audible. Las pantallas se colocan en puntos críticos donde típicamente ocurre el puenteo y la operación continua durante la descarga previene la formación de puentes. El movimiento vibratorio es paralelo a los lados de la tolva, por lo que no compacta el material. Las secciones de pantalla personalizables se adaptan a superficies planas o cónicas. Los ensamblajes de pantalla pueden cubrir áreas de hasta diez pies cuadrados según el material y la configuración; el número de pantallas requeridas depende del tamaño de la tolva y la dificultad del material.

Estudios de caso (resumen)

• Eliminación del puenteo en almacenamiento de granos gastados: tres unidades Bridge Breaker eliminaron el puenteo en una tolva de almacenamiento de 33 toneladas, restaurando flujo libre y consistente sin dañar el equipo.
• Restauración del flujo en manejo de tableros de partículas de madera: seis unidades interconectadas con un alimentador de tornillo eliminaron el puenteo de material ligero y esponjoso y permitieron una descarga sincronizada.
• Estabilización del flujo en grandes silos de resina PVC: dos unidades con amplitud ajustable lograron un flujo uniforme continuo en un silo de 21 ft de diámetro × 70 ft de altura.
• Descarga oportuna de polvo de alúmina: dos unidades instaladas a 180° lograron la descarga completa dentro de los tiempos de ciclo requeridos manteniendo operación silenciosa.
• Mejora del flujo de carbón en hornos de coque: dos unidades en paredes inclinadas de la tolva permitieron descarga completa y puntual de carbón húmedo y redujeron intervenciones manuales.
• Aumento del rendimiento en el procesamiento de resina PVC: una sola unidad con extensión hacia la boca del extrusor duplicó el flujo de material y mejoró la dispersión.

Especificaciones técnicas

• Nombre del modelo: Bridge Breaker®
• Tipos de pantalla: triangular, rectangular, diamante
• Material de pantalla: metal desplegado o pantallas de barras
• Montaje: pantallas montadas internamente, vibrador montado externamente
• Aislamiento de vibración: pernos que pasan por soportes antivibratorios para evitar la transmisión a las paredes
• Dirección del movimiento: vibración paralela a las paredes (no compacta el material)
• Instalación: atornillado a la tolva con modificaciones mínimas
• Adaptabilidad: se ajusta a tolvas cuadradas o circulares, superficies planas o cónicas; configurable para cualquier forma/tamaño
• Cobertura del ensamblaje de pantalla: hasta diez pies cuadrados por ensamblaje (dependiendo de la aplicación)
• Funcionamiento: continuo o interconectado para prevenir el puenteo
• Acústica: funcionamiento muy silencioso comparado con vibradores/golpeadores típicos
• Uso principal: sólidos a granel secos propensos a compactación, puenteo, ratholing o descarga inconsistente
