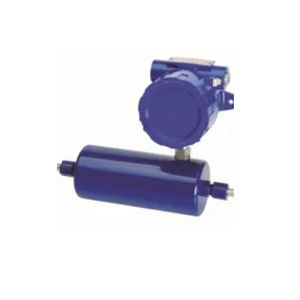

Controlador de caudal de dispersión térmica

térmicopara biogáspara líquido

Descripción general
Los interruptores de caudal por masa térmica Rheotherm ofrecen monitorización y protección de caudal de bajo mantenimiento para una amplia gama de servicios líquidos y gaseosos. Utilizan detección por masa térmica con sensores inline (RTD calentado/no calentado montados en un tubo recto) o sondas de inserción (puntas RTD calentadas/no calentadas) para generar una señal diferencial de temperatura proporcional al caudal. Al no tener partes móviles en contacto con el fluido, resisten el desgaste y los daños en condiciones transitorias o con líneas vacías.

Función
Los interruptores de caudal detectan cuando la velocidad de flujo cruza un punto de ajuste regulable (mínimo o máximo) y emiten una señal de disparo (habitualmente hacia bombas, válvulas o alarmas). Los dispositivos pueden configurarse para activarse en transiciones de bajo→alto o alto→bajo. Los tiempos de respuesta típicos varían entre aproximadamente 1 y 25 segundos según el tipo de sensor y la configuración; hay disponibles opciones de retardo de tiempo para perfiles de respuesta personalizados.

Aplicaciones

• Gases industriales: Argón, Helio, Oxígeno, Dióxido de Carbono, Metano, Gas natural, Propano, Etileno
• Corrientes de proceso químico: Amoníaco, Cloruro Férrico, Ácido hidrofluorosilícico, Cloro líquido, Dióxido de Azufre
• Servicios de combustible e hidrocarburos: Gas de antorcha, Gas combustible, Gas de hulla, Gas de coque, Vapores de hidrocarburos
• Servicios especiales: Gas de digestor, Gases de combustión, Escape diésel, Hexafluoruro de tungsteno, Sistemas antiespuma
• Industrias: Aeroespacial, Química y Petroquímica, Gas natural, Producción de petróleo y gas, Tratamiento de aguas residuales, Pulpa y papel

Instalación
Los interruptores inline para líneas pequeñas suelen instalarse con racores tubulares de compresión estándar. Las opciones incluyen bridas, NPT y conexiones sanitarias. Los interruptores con sonda de inserción para tuberías más grandes (≥1") se montan con roscas 1" NPT o bridas y pueden usarse en tramos verticales u horizontales. El sensor y la electrónica suelen estar integrados; hay opciones de electrónica remota disponibles según los requisitos del emplazamiento.

Características clave

• Sin piezas móviles en contacto con el fluido
• Opción de sensor inline TU
• Electrónica avanzada de procesamiento de señales
• Punto de conmutación ajustable en campo
• Funcionamiento de bajo mantenimiento
• Instalación fácil
• Elección de materiales en contacto
• Fiabilidad a largo plazo

Modelos disponibles

• Modelo 100CS – Opción industrial de bajo coste con sensor y electrónica integrados; un relé SPDT (10 A @ 120 VAC o 5 A @ 24 Vdc). Marcado CE disponible. Opciones de sensor inline o sonda de inserción.
• Modelo 100FS – Sensor y electrónica separados; relé SPDT único estándar con relé secundario opcional para puntos alto/bajo. Disponible con sensor intrínsecamente aislado para ubicaciones peligrosas y con opciones de electrónica remota.
• Modelo 400 – Sensor de sonda de inserción y electrónica integrados; configurable con dos relés SPDT o relé único más salida analógica no lineal. Opción de señal calibrada disponible.

Cómo funcionan
Los sensores inline usan una RTD calentada y una RTD no calentada montadas en el exterior del tubo; las sondas de inserción usan una punta RTD calentada y una punta no calentada. El flujo extrae calor del elemento calentado, cambiando el diferencial de temperatura entre las RTD; este diferencial es la señal principal de caudal (mayor caudal → menor diferencial). Los puntos de disparo son ajustables en campo.

Documentación (seleccionada)
Folleto del producto y PDFs técnicos disponibles con dimensiones de sensores, método de funcionamiento, guías de selección e instrucciones de instalación.

Especificaciones técnicas

• Temperatura de proceso (estándar): 0–140 °F (-18–60 °C); Entorno: 0–120 °F (-18–50 °C)
• Opciones de temperatura: Inline: -20–350 °F (-30–175 °C); Sonda: -20–400 °F (-30–200 °C)
• Presión (estándar): 0–1 000 PSI; Opciones hasta 30 000 PSI
• Precisión de calibración: típicamente ±1 % de la lectura
• Tiempo de respuesta: nominal 1 s; típico 3–5 s (63 % de la gama); disponibles opciones de constante de tiempo/retardo
• Repetibilidad: ±0,5 % de la lectura
• Tamaños de línea (estándar): Sensor inline — capilar hasta tubo de 1" según rango; Sensor de sonda — tuberías/conductos de 1,5" a 72" (redondos, cuadrados, rectangulares)
• Conexiones de proceso: Inline — extremos de tubo para racores de compresión; Sonda — 1" MNPT (opciones: MNPT, Tri‑Clover, brida SS, otros racores)
• Materiales en contacto (estándar): acero inoxidable 316; opciones: Hastelloy C-276®, Monel®, Alloy 20, Titanio, Tantalio, Inconel
• Carcasa: Sensor — Inline (PVC) o Sonda (caja de empalmes NEMA 4X); Electrónica — Integrada NEMA 4X aluminio fundido o Remota NEMA 4
• Opciones para ubicaciones peligrosas: Electrónica remota solo con 100FS; aprobaciones FM disponibles para Class I, Div. 1 Groups A,B,C,D; Class I, Zone 1 IIB+H2; Class II, Div. 1 Groups E,F,G; Class III, Div. 1
• Salidas (estándar): Relé SPDT Form C único (10 A, 125 VAC)
• Opciones de salida: Segundo relé SPDT independiente, relé DPDT, retardo en el interruptor (electrónica remota con 100FS)
• Alimentación (estándar): 110/230 VAC ±10 V; Opción: 24 VDC ±4 V (200 mA)
• Datos de capacidad de caudal: Tablas de capacidad para sensor inline y límites de velocidad de sonda cubren los caudales min/max típicos para líquidos (GPM, cc/min) y gases (SCFM), más límites de velocidad para sondas (ft/min).
