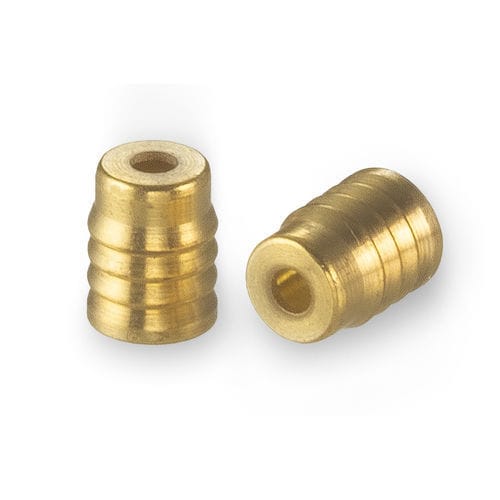

Reductor de caudal con orificio RPGF2554005S

Este limitador de caudal sin rosca, fiable y de gran precisión, está diseñado específicamente para su instalación en carcasas y accesorios de plástico. Su exclusivo diseño a presión permite una instalación sencilla que garantiza la retención y evita cualquier fuga de derivación. El orificio está fabricado en latón, por lo que es compatible con una amplia gama de gases. Se ha probado con nitrógeno con una tolerancia de caudal nominal de ± 5%. Las tolerancias más estrictas están disponibles como configuraciones personalizadas. Para aumentar la precisión, los orificios se prueban en la dirección de uso.Configuración de montaje: A presión - En plásticoDiámetro: 2,54 mmRango de caudal medido: 500 - 45.000 LohmsFluido de prueba: Nitrógeno limpio y secoPresión máxima de trabajo: Depende del material de la carcasaRendimiento generalCaracterísticasEspecificaciónTolerancia de la tasa de lohmios± 5%Fluido de pruebaNitrógeno limpio y secoPresión máxima de trabajoDepende del material de la carcasa, la configuración y las condiciones de funcionamientoDiseñado para su instalación en plásticos, Tales como polipropileno, nailon, acetal, polietileno y PEEKMaterialesComponenteMaterialCuerpoLatón C36000Números de pieza y especificacionesNúmero de piezaDirección del caudalTasa de lohmiosPeso aproximado (g)Número de plano del orificio de instalaciónRPGF2554005SHacia delante500 Lohms0.081INST005724SRPGF2554006SForward600 Lohms0.081INST005724SRPGF2554008SForward800 Lohms0.081INST005724SRPGF2554010SForward1000 Lohms0.081INST005724SRPGF2554012SForward1200 Lohms0.081INST005724SRPGF2554015SForward1500 Lohms0.081INST005724SRPGF2554020SForward2000 Lohms0.081INST005724SRPGF2554025SForward2500 Lohms0.081INST005724SRPGF2554030SForward3000 Lohms0.081INST005724SRPGF2554040SForward4000 Lohms0.081INST005724SRPGF2554050SForward5000 Lohms0.081INST005724SRPGF2554060SForward6000 Lohms0.081INST005724SRPGF2554080SForward8000 Lohms0.081INST005724SRPGF2554100SForward10,000 Lohms0.081INST005724SRPGF2554120SForward12,000 Lohms0.081INST005724SRPGF2554150SForward15,000 Lohms0.081INST005724SRPGF2554200SForward20,000 Lohms0.081INST005724SRPGF2554250SForward25,000 Lohms0.081INST005724SRPGF2554300SForward30,000 Lohms0.081INST005724SRPGF2554400SForward40,000 Lohms0.081INST005724SRPGF2554450SForward45,000 Lohms0.081INST005724SRPGR2554005SReverse500 Lohms0.081INST005724SRPGR2554006SReverse600 Lohms0.081INST005724SRPGR2554008SReverse800 Lohms0.081INST005724SRPGR2554010SReverse1000 Lohms0.081INST005724SRPGR2554012SReverse1200 Lohms0.081INST005724SRPGR2554015SReverse1500 Lohms0.081INST005724SRPGR2554020SReverse2000 Lohms0.081INST005724SRPGR2554025SReverse2500 Lohms0.081INST005724SRPGR2554030SReverse3000 Lohms0.081INST005724SRPGR2554040SReverse4000 Lohms0.081INST005724SRPGR2554050SReverse5000 Lohms0.081INST005724SRPGR2554060SReverse6000 Lohms0.081INST005724SRPGR2554080SReverse8000 Lohms0.081INST005724SRPGR2554100SReverse10,000 Lohms0.081INST005724SRPGR2554120SReverse12,000 Lohms0.081INST005724SRPGR2554150SReverse15,000 Lohms0.081INST005724SRPGR2554200SReverse20,000 Lohms0.081INST005724SRPGR2554250SReverse25,000 Lohms0.081INST005724SRPGR2554300SReverse30,000 Lohms0.081INST005724SRPGR2554400SReverse40,000 Lohms0.081INST005724SRPGR2554450SReverse45,000 Lohms0.081INST005724SInstallation Procedure: 2.procedimiento de instalación del orificio a presión de 5 mm (consulte la página del producto para obtener más detalles)Herramienta de instalación Número de dibujo: CCRT0029354SobresSCAD: Restrictor de un solo orificio a presión de acero inoxidable 316 de 2,5 mm para gases Modelo de avance y retroceso (consulte la página del producto para obtener más detalles)Para obtener más información: Microhidráulica industrial Manual de soluciones industriales y para automoción Página B19-B20, B25Producto complementario: Para un filtro de malla de seguridad complementario de 2,5 mm, haga clic aquí.Características principales del productoConfiguración de montaje: A presión - En plásticoDiámetro: 2,54 mmIntervalo de caudal medido: 500 - 45.000 LohmsFluido de prueba: Nitrógeno limpio y secoPresión máxima de trabajo: Depende del material de la carcasaEspecificaciones / Características técnicasMaterial del cuerpo: Latón C36000Tolerancia de la tasa de lohmios: ± 5%Diseñado para su instalación en: Plásticos (Polipropileno, Nylon, Acetal, Polietileno, PEEK)Peso aproximado: 0,08 gNúmero de plano del orificio de instalación: 1INST005724S
