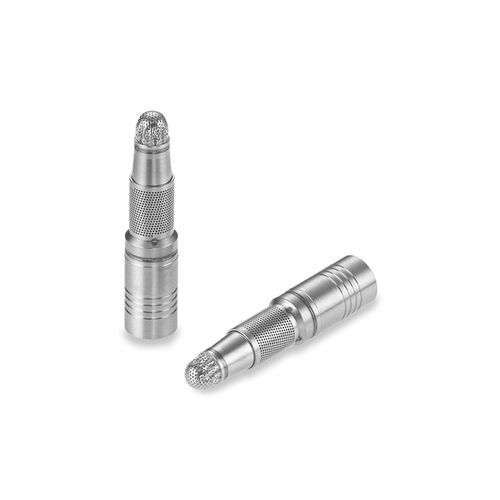

Válvula de presión SVBA2810118D

hidráulicaen miniaturade acero inoxidable

El obturador en esta válvula de lanzadera en miniatura está sesgado de modo que el puerto de emergencia (E) está normalmente cerrado y los puertos normal (N) y de servicio (S) están conectados. Es ideal para aplicaciones con tasas de flujo de hasta 6 GPM. Se incluyen pantallas de seguridad integrales para una protección adicional contra la contaminación o los desechos. - Tipo: Con resorte - Diámetro: 0,281 pulgadas - Tasa de Lohm: 180 Lohms máx. - Presión de trabajo máxima: Hasta 4000 psi Rendimiento general - Tasa de flujo normal (N a S o S a N): 180 Lohms máx. - Tasa de flujo de emergencia (E a S): 180 Lohms máx. - Flujo nominal máximo: 6,0 GPM - Presión de lanzadera: 15 psid (mín.) 40 psid (máx.) - Fuga máxima: (N a E o E a N a 4000 psid): 5 gotas / hora después de 2 minutos de espera - Tamaño del agujero de la pantalla: 0,008 pulgadas nominal - Presión nominal del sistema: hasta 4000 psi - Peso nominal: 5,0 gramos - Fluido de prueba: MIL-PRF-83282 a 85°F Materiales - Cuerpo – Trasero: 304L CRES (AMS 5647) - Cuerpo – Frontal: 15-5PH CRES (AMS 5659) - Pasador: 303 CRES (QQ-S-763C) - Resorte: 17-7PH CRES (AMS 5678) - Obturador: 440C CRES (AMS 5630) - Sello de nariz: 6061-T6 Al (AMS 4117) - Pantalla de barril: 15-5PH CRES (AMS 5659) - Pantallas: 304L CRES (QQ-S-766) - Arandelas de base: 304L CRES (QQ-S-766) - Soldadura: (AMS 4774) Acabado: Todas las piezas CRES están pasivadas. Los pasadores están preencerados. No desengrasar. No lubricar. Piezas de repuesto y accesorios - CUTA2810137C: Juego de herramientas de instalación / extracción - PRFA2810003A: Pasador de repuesto - SVBA2810009B: Sello de nariz de repuesto Datos clave del producto - Tipo: Con resorte - Diámetro: 0,281 pulgadas - Tasa de Lohm: 180 Lohms máx. - Presión de trabajo máxima: Hasta 4000 psi Vista en sección transversal, vista dimensional, detalles del agujero de instalación: Consulte las imágenes en la galería para referencia. Todas las dimensiones están en pulgadas. Procedimiento de instalación: PS J2374 Rev A: Instalación de insertos de 3 puertos Herramientas de instalación y fabricación: CUTA2810137C: Dibujo del juego de herramientas de instalación y extracción Envolvente CAD: Modelo de válvula de lanzadera con resorte 281 con pantalla (descargable desde el sitio) Referencia del manual: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página G10-G11 Especificaciones técnicas: - Tasa de flujo normal (N a S o S a N): 180 Lohms máx. - Tasa de flujo de emergencia (E a S): 180 Lohms máx. - Flujo nominal máximo: 6,0 GPM - Presión de lanzadera: 15 psid (mín.) 40 psid (máx.) - Fuga máxima: (N a E o E a N a 4000 psid): 5 gotas / hora después de 2 minutos de espera - Tamaño del agujero de la pantalla: 0,008 pulgadas nominal - Presión nominal del sistema: hasta 4000 psi - Peso nominal: 5,0 gramos - Fluido de prueba: MIL-PRF-83282 a 85°F
