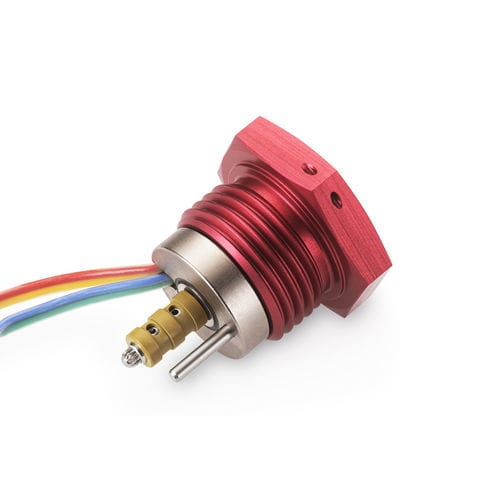

Electroválvula de control directo SDBB series

de 2 víasnormalmente abiertanormalmente cerrada

La válvula solenoide de doble bobina con puerto de 360° utiliza un diseño único MultiSeal® que proporciona flexibilidad de portado de 360° a cambio de una reducción en la capacidad de flujo. También incorpora una bobina adicional para proporcionar redundancia eléctrica para mayor seguridad. Como resultado, el tamaño y el peso del paquete son ligeramente mayores en comparación con la configuración de una sola bobina. La tecnología MultiSeal elimina el uso de juntas tóricas, ofreciendo ahorros significativos de espacio y peso. El diseño innovador de la bobina de la válvula proporciona bajo consumo de energía y tiempos de respuesta rápidos. - Tasa de Lohm: 3500 Lohms máx - Presión de operación: 3000 psid - Fuga: 1 cc / minuto máx - Peso: 0.21 lbs máx - Configuración única MultiSeal® Rendimiento general - Presión de operación: 3000 psid - Temperatura ambiente de operación: -65°F a 275°F - Temperatura del fluido de operación: -65°F a 275°F - Fuga interna: 1 cc / minuto máx a la presión nominal - Fuga externa: 0 cc - Tasa de Lohm: 3500 Lohms - Consumo de corriente: 0.35 amperios a 28 VDC a 70°F (9.8 Watts) - Voltaje de operación máx: 32 VDC - Resistencia: 73.6 - 86.4 Ohms a 70°F - Voltaje de atracción: 18 VDC máx a 275°F y 3000 psi para cada bobina - Voltaje de caída: 1 VDC mín a 70°F y 3000 psi con ambas bobinas energizadas - Tiempo de respuesta de atracción (28 VDC a 70°F y presión nominal): 0.035 segundos máx - Tiempo de respuesta de caída (28 VDC a 70°F y presión nominal): 0.035 segundos máx - Tamaño nominal del orificio de la pantalla: 0.004 pulgadas - Peso: 0.21 lbs máx Materiales Partes mojadas - Pantalla de filtro: 304L CRES, ASTM A666, Pasivado - MultiSeal: Poliamida-Imida, AMS 3670 - Cuerpo y asiento de bola: 15-5 PH CRES, AMS 5659, Pasivado - Bola y pasador: 440C CRES, AMS 5630, Pasivado - Eje: 440C CRES, AMS-QQ-S-763, Pasivado - Resorte: 302 CRES, AMS 5688, Pasivado - Tapón y varilla de empuje: 303 CRES, QQ-S-763C, Pasivado - Bridas y émbolos: Si Iron BFM, ASTM A867, Níquel Plateado / AMS 2404 - Derivación: 22-13-5 CRES, AMS 5764, Níquel Plateado / AMS 2404 - Calzas y espaciadores: 302 CRES, ASTM A666, Pasivado - Soldadura: Aleación de plata, AMS 4774, Níquel Plateado / AMS 2404 Partes no mojadas - Cubierta: Si Iron BFM, ASTM A867, Níquel Plateado / AMS 2404 - Retenedor: 2024 T-351 AL, AMS-QQ-A-225 / 6, Anodizado / MIL-PRF-8625 Tipo II - Anillo de retención: 302 CRES, ASTM A313 / A313M, Pasivado - Bobina: Alambre magnético de cobre, NEMA MW1000 / MW16 - Separador de bobina: Aramida, ANSI NEMA FI 3 - Tubo retráctil: PVDF y PTFE, AMS-DTL-23053 / 8 & / 12 - Cinta aislante: Poliamida, ASTM D5213 - Soldadura: Sb05A, J-STD-006 - Compuesto de encapsulado: Stycast 2762FT, Catalizador 17 - Cable de plomo: 22 AWG, SAE AS22759 / 11 Números de parte y especificaciones - SDBB2532002A: 3000 psi, Skydrol, Normalmente Abierto, Cable de plomo frontal - SDBB2532003A: 3000 psi, Skydrol, Normalmente Cerrado, Cable de plomo frontal - SDBB2532012A: 3000 psi, MIL-PRF-5606 o MIL-PRF-83282, Normalmente Abierto, Cable de plomo frontal - SDBB2532013A: 3000 psi, MIL-PRF-5606 o MIL-PRF-83282, Normalmente Cerrado, Cable de plomo frontal Piezas de repuesto y accesorios - CUTA2500221B: Herramienta de extracción MultiSeal - SDBB2530108A: MultiSeal de repuesto - CUTA2500121A: Dispositivo de prueba - Curva de flujo, vista en sección, vista dimensional y detalles de montaje disponibles (ver sección de imágenes). Especificaciones técnicas clave: - Flexibilidad de portado de 360° MultiSeal® - Redundancia eléctrica con bobinas dobles - Bajo consumo de energía, respuesta rápida - Presión de operación máx: 3000 psid - Tasa de Lohm máx: 3500 Lohms - Fuga interna: 1 cc/min máx - Peso: 0.21 lbs máx - Temperatura de operación: -65°F a 275°F
