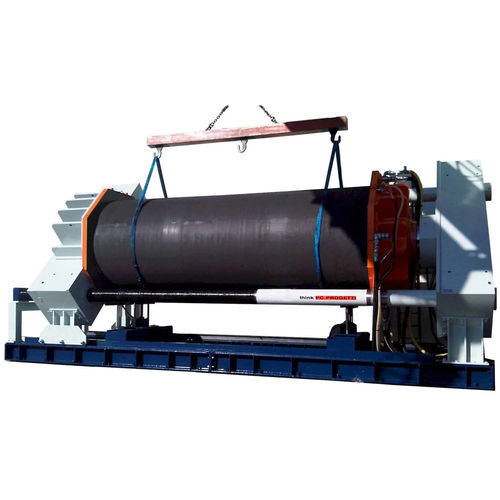

Banco de ensayo de presión BOT-2CV/2000

de fugasautomáticomanual

Bancos de pruebas para tubos con estilo de sujeción nº 3 "Junta interior/exterior" o "Prensa proporcional". Los puentes de reacción están conectados por columnas sectoriales que permiten configurar la longitud máxima de los tubos. El puente de reacción del lado izquierdo puede funcionar en toda la longitud de las columnas para cubrir una amplia gama de medidas de longitud de tubería como se describe en la tabla técnica siguiente. La carga de la tubería se realiza mediante grúa desde la parte superior, mientras que los elevadores hidráulicos en forma de "V" nº 2 la soportarán durante toda la duración de la prueba y son capaces de centrar la alineación en las cabezas de los sellos. El sótano incluye un recipiente de agua con un dispositivo de límite de evaporación. La orientación de las columnas a 45° facilita el procedimiento de carga, que requiere menos altura de elevación para trepar por la columna de reacción. El banco de pruebas no necesita ninguna preparación de los cimientos. El equipo está controlado por un patín de presurización de clase SKA con una capacidad de llenado de agua de hasta 2000 L/min. FUERZA DE REACCIÓN : 2000TON ESTILO DE SUJECIÓN : Tipo 3 - sujeción combinada LONGITUD MÁXIMA DE TUBERÍA : 5400mm LONGITUD MÍNIMA DE LA TUBERÍA : 750mm DISTANCIA INTERIOR DE LAS COLUMNAS : 2710mm DIÁMETRO MÁXIMO DEL TUBO : 2600mm ERROR ELÍPTICO PERMITIDO: 0,5% ALTURA DE LOS EJES DE FLUJO : 2530mm DEPÓSITO DE AGUA DEL SÓTANO : 3000 Litros ALIMENTACIÓN ELÉCTRICA : 3PH + T380V@50Hz, 12KW DIMENSIONES : 10500(L) x 3500(P) x 4300(H)
