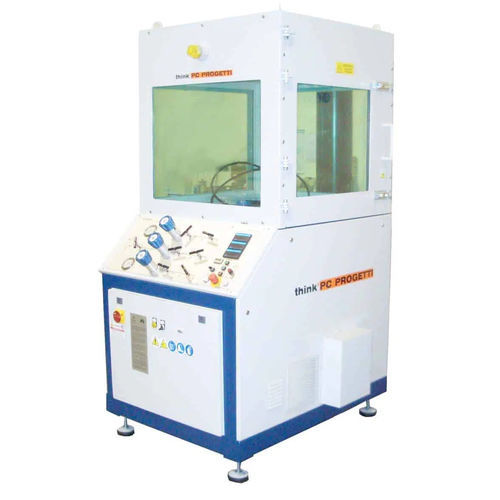

Máquina de presurización para banco de prueba SKMM-100/GAS/B4

para válvulas

Control mediante pulsador eléctrico en panel gráfico-sinóptico o válvulas de aguja manuales (GAS). Cada elemento del proceso es controlado directamente por el operador; se ha incluido una guarnición de seguridad principal para maniobras erróneas. Esto hace que el SKID muy flexible a cualquier procedimiento de prueba. Las fugas pueden medirse (opcionalmente) mediante contador electrónico de burbujas, columna de agua de alta precisión (API), caudalímetro de turbina y caudalímetro másico (FCI 70-2). Se puede instalar una bomba de vacío (opcional) para garantizar la ausencia de aire en el interior del cuerpo de la válvula antes de llenarla de agua, con el fin de reducir el tiempo de prueba y aumentar la seguridad del operario. Todos los componentes del proceso húmedo son de acero inoxidable y están dimensionados para una presión de trabajo de 700 bares. Tiene una gran capacidad de caudal de llenado y la recuperación del fluido de prueba es automática. Las válvulas de aguja metal-metal garantizan una alta fiabilidad. La instrumentación se suministra con protocolo de interfaz serie MODBUS (TestREC2.0-M). N2 : N2 60 / 200/ 700 bar contemporáneo AIR : AIR 60 / 200 bar contemporáneo GAS BOOSTER OPT : Disponible PRUEBA DE CAVIDAD : Disponible OPCIÓN CERTIFICACIÓN ATEX : Disponible ESTILO DE PROCESO : Bidireccional FLUIDO HP PERMITIDO : GAS (N2, He) SISTEMA DE CONTROL : Válvula manual y pulsadores eléctricos luminosos instalados en panel sinóptico gráfico MEDIDA DE LA PRESIÓN : 4-20mA transmisor de presión +7-seg Pantalla digital REF. NORMA : API / DIN / BS /FCI INTERFAZ SERIE : RS-485 PROTOCOLO MODBUS SOFTWARE DE CERTIFICACIÓN : Opción TestREC AIRE / GAS : Burbujeador ANSI, Contador de burbujas, Burbujeador volumétrico. CONEXIONES A PROCESO : NPT 1/2"-F / HP 1/4"-F / HP 3/8"-F DIMENSIONES : 1000 (L) x 1280 (D) x 2000 (H) Clase antibalas BR6 dim. 900 (L) x 700 (D) x 700 (H)
