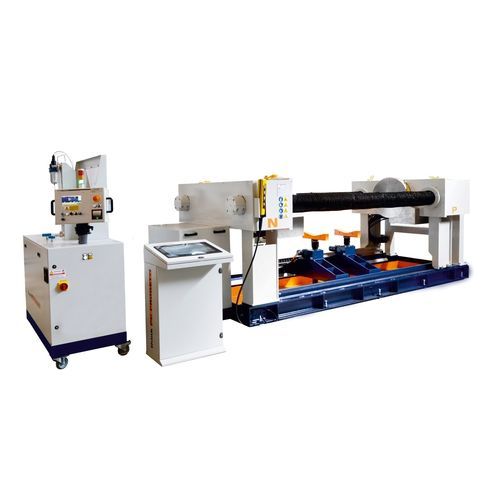

Banco de ensayo de presión BO-2CV/500

automáticocontrolado por PCcontrolado por PLC

Banco de pruebas horizontal con estilo de sujeción combinado: cierre radial interior + instalaciones de sujeción a presión. El puente de reacción móvil se desplaza mediante dos columnas atornilladas que garantizan la ausencia total de fuerzas externas en el cuerpo de la válvula y un cilindro hidráulico puede realizar el apriete a presión con o sin control proporcional. Esta prerrogativa la hace conforme a las normas de ensayo internacionales más extendidas. En el sótano se ha instalado un depósito de agua como reserva de agua para los procedimientos de prueba. El equipo está controlado por el patín de presurización SKA-100 FUERZA DE REACCIÓN : 500 TON (10% mínimo de apriete de la prensa) (Ver tabla de límites de trabajo) LONGITUD MÁX : 1300 mm LONGITUD MIN : 0 mm DISTANCIA INTERIOR DE LAS COLUMNAS : 1060 mm ALTURA DE LOS EJES DE FLUJO : 1150 mm del suelo DEPÓSITO DE AGUA DEL SÓTANO : 470 Litros TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 3 - Combinación de sujeción radial interior y sujeción a presión con control proporcional. DIMENSIONES : 3270(L) x 1650(P) x 1400(H) (Estructura mecánica)
