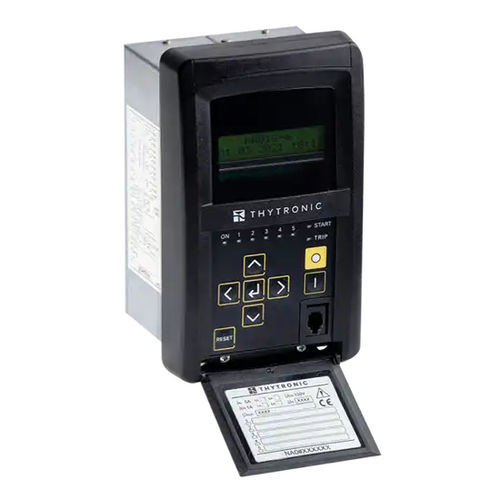

Relé de protección de sobreintensidad NA011

ACpara alimentadorpara transformador

El relé tipo NA011 puede utilizarse en redes radiales como protección de alimentadores o transformadores de potencia. En sistemas sólidamente conectados a tierra, la protección de sobreintensidad residual puede utilizarse en alimentadores de cualquier longitud, mientras que en sistemas sin conexión a tierra o con bobina Petersen y/o resistencia conectada a tierra, la protección de sobreintensidad residual puede utilizarse en alimentadores de pequeña longitud para evitar disparos no deseados debido a la contribución de corriente capacitiva del alimentador en caso de falta a tierra externa. El relé de protección NA011 puede suministrarse con TC tradicionales o con entradas de corriente de baja potencia (LPCT). Para ambas versiones, la protección de sobreintensidad residual puede utilizar la corriente residual medida (TC o transformador equilibrado) o la calculada. ELEMENTOS DE PROTECCIÓN Y CONTROL ESTÁNDAR - Sobreintensidad de fase lado H y lado L - Sobreintensidad residual máxima - Reconectador automático - Fallo del interruptor
