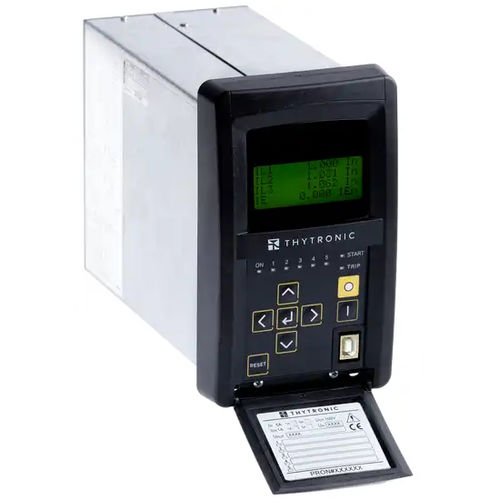

Relé de protección de sobretensión NC20

de subtensiónde subintensidadde circuitos de disparo

El relé tipo NC20 proporciona protección a las baterías de condensadores en derivación y a los circuitos de filtros de armónicos. Las baterías de condensadores pueden tener las siguientes configuraciones: Simple estrella conectada a tierra. Simple estrella sin conexión a tierra (con una resistencia en la salida del transformador de desequilibrio de tensión del neutro para desarrollar la corriente de entrada adecuada para la protección de desequilibrio). Doble estrella sin conexión a tierra. Las baterías de condensadores pueden ser: con fusibles internos/externos o sin fusibles. Las protecciones 37, 49 y 50/51 (RMS) se basan en la medición del valor RMS de las tres corrientes de fase (fundamental y armónicos hasta el 11º) ELEMENTOS DE PROTECCIÓN Y CONTROL ESTÁNDAR - Subtensión - Subcorriente - Transformador de sobreintensidad de secuencia negativa - Sobrecorriente de fase lado H y lado L - Sobrecorriente residual máxima - Sobretensión - Fallo del interruptor - Supervisión del TC - Supervisión del circuito de disparo CONFIGURACIÓN OPCIONAL DEL SW PACK - Térmica con sondas Pt100 De acuerdo con las configuraciones de hardware, el relé de protección NC20 puede suministrarse en varios estilos de carcasa en función de las opciones de montaje requeridas (montaje empotrado, en voladizo, en bastidor o con panel de operador separado). Se dispone de seis relés de salida (dos contactos de conmutación, tres de apertura y uno de cierre); cada relé puede programarse individualmente como estado normal (normalmente activado, desactivado o por impulsos) y modo de reposición (manual o automático). El usuario puede programar la función de cada relé según una estructura matricial (matriz de disparo).
