Máquina de corte láser TH-RCF series

láser de fibraláser 3Dpara acero inoxidable

Descripción general
Máquina de corte láser 3D de fibra diseñada para el corte 3D de alta velocidad de chapas metálicas de espesor medio y fino, como acero al carbono y acero inoxidable. El espesor y la velocidad de corte dependen de la potencia del láser y de las propiedades del material. Adecuada para líneas de producción automatizadas y geometrías de piezas complejas.

Características

• Integración de un sistema de corte láser de fibra con un robot industrial de seis ejes para corte de trayectoria 3D

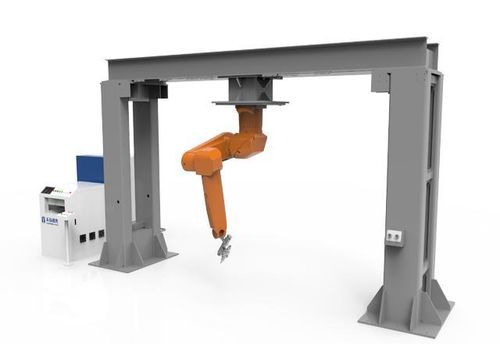

• Dos configuraciones estructurales principales: de pie (floor-standing) y de montaje superior (top-mounted)
• Marcas de robots recomendadas: ABB y Staubli; compatible con otros robots industriales
• Banco de corte 3D y mecanismos de posicionamiento/sujeción personalizables según las piezas
• Posibilidad de cambiar entre funciones de corte láser de fibra y soldadura láser para mayor flexibilidad de proceso
• Opción de corte de tubos con doble robot para perfiles de forma especial y compleja

Muestras
Se suministran muestras de corte que muestran la capacidad de corte 3D, la calidad del borde y las geometrías típicas como referencia.

Especificaciones técnicas

• Nombre del producto: 3D Laser Cutting Machine
• ID del producto: 1475857268568903680
• Modelo(s): TH-RCF1550A, TH-RCF2010S
• Potencia del láser: 500W ~ 1500W
• Marca y modelo del robot: ABB IRB2400 (TH-RCF1550A); Staubli RX160L (TH-RCF2010S)
• Radio de trabajo del robot: 1550mm (TH-RCF1550A); 2010mm (TH-RCF2010S)
• Precisión de trayectoria del robot: 0.15mm (TH-RCF1550A); 0.14mm (TH-RCF2010S)
• Repetibilidad del robot: 0.06mm (TH-RCF1550A); 0.05mm (TH-RCF2010S)
• Carga nominal del robot: 20Kg (TH-RCF1550A); 14Kg (TH-RCF2010S)
• Peso del robot: 380Kg (TH-RCF1550A); 250Kg (TH-RCF2010S)
