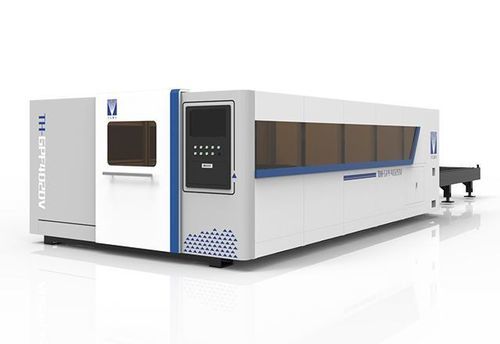

Máquina de corte láser TH-GPF series

para metalpara aluminiopara acero inoxidable

Nombre del producto
Máquina de corte por láser GPF con mesa de intercambio doble (serie TH-GPF)

Industrias

• Industria de chapa metálica
• Utensilios de cocina y restauración
• Fabricación de chasis y armarios
• Armarios de ferretería
• Fabricación de equipos frigoríficos
• Equipos de protección medioambiental
• Fabricación de automóviles
• Maquinaria agrícola
• Fabricación de ascensores
• Construcción de estructuras de acero

Materiales

• Chapas metálicas
• Chapas de acero al carbono
• Chapas de acero inoxidable
• Chapas de cobre
• Chapas de aleación de aluminio
• Chapas galvanizadas
• Chapas electrolíticas
• Acero silicio
• Aleaciones de titanio
• Otros materiales metálicos

Características

• Diseño del sistema de movimiento orientado al usuario para una operación flexible y mejor manejabilidad
• Portico cerrado con doble accionamiento y sistema de mesa de intercambio sincronizada para reducir tiempos de carga/descarga y aumentar la productividad
• Alta estabilidad estructural: pórtico en aleación de aluminio extrusionada y de alta resistencia para menor peso y mejor respuesta dinámica
• Ejes X e Y con transmisión por engranajes helicoidales de precisión para asegurar precisión de corte estable
• Base de datos centralizada de parámetros de proceso con programas de corte listos y ajustables

Especificaciones (tabla)
Modelo | Potencia láser | Recorrido eje Z | Precisión de posicionamiento | Repetibilidad | Formato de trabajo | Límite superior de carga (mesa de intercambio) | Peso máquina | Dimensiones de la máquina
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm

Especificaciones técnicas

• Serie / modelos: TH-GPF3015, TH-GPF4020, TH-GPF6020, TH-GPF6025, TH-GPF8025
• Rango de potencia láser: 1.000 W hasta 20.000 W según el modelo
• Recorrido del eje Z: 250 mm (modelos hasta 6020), 350 mm (6025 y 8025)
• Precisión de posicionamiento: ±0.03 mm/m
• Repetibilidad: ±0.03 mm
• Formatos de trabajo: de 3000×1500 mm hasta 8000×2500 mm según el modelo
• Capacidad máxima de carga de la mesa de intercambio: de 1.2 T hasta 3.6 T según el modelo
• Peso de la máquina: de 6 T hasta 24 T según el modelo
• Dimensiones de la máquina: varían según el modelo (ver tabla de especificaciones arriba)
