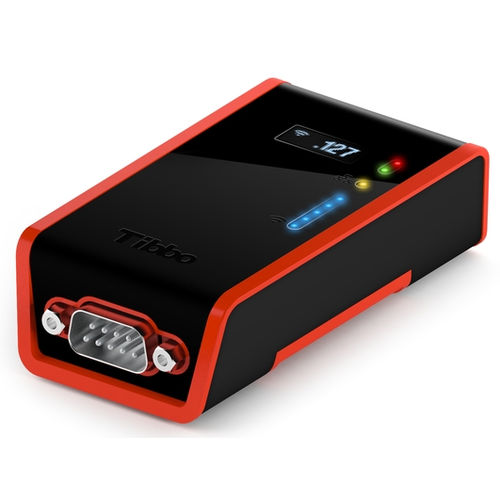

Servidor de periférico en serie DS1101

ModbusEthernetDB9M

El DS1101 es un controlador compacto Tibbo BASIC/C-programable con conectividad Ethernet y Wi-Fi* opcional. El DS1101 se dirige a aplicaciones de control serie-sobre-IP y serie. El DS1101 cuenta con un puerto RS232 multicanal. El dispositivo tiene un único conector DB9M y su precio es el de un producto de un solo puerto, pero tiene 3,5 canales serie independientes. Otra característica del DS1101 es su salida de alimentación controlada por software en el pin 9 del conector DB9 (puerto serie): puede alimentar un dispositivo serie conectado directamente a través del DS1101. Alternativamente, el propio DS1101 puede ser alimentado a través de ese pin. El dispositivo también puede alimentarse a través de su conector de alimentación o del módulo de alimentación por Ethernet* disponible. Además, el DS1101 puede estar equipado con una pantalla OLED monocromática de 96x32. Hay ocho LEDs en la parte frontal del dispositivo: LEDs de estado principal verde y rojo, LED de enlace Ethernet amarillo y cinco LEDs azules, que pueden utilizarse para indicar la intensidad de la señal Wi-Fi y otros fines. También dispone de un zumbador. Cada DS1101 se suministra con las placas de montaje en carril DIN y en la pared. El DS1101 viene precargado con una aplicación completa de serie sobre IP (SoI) que convierte al DS1101 en un potente dispositivo de serie sobre IP (SoI) (también conocido como "servidor de dispositivos"). También está disponible una versátil aplicación Modbus Gateway. * Las opciones de Wi-Fi y power-over-Ethernet son mutuamente excluyentes.
