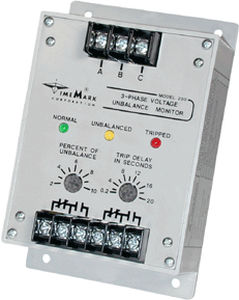

Relé de vigilancia de tensión 102 - 380 V | 200 series

de desequilibrio de fasestrifásicopara motor eléctrico

Se diseña el monitor trifásico del desequilibrio del voltaje del modelo 200 supervisa continuamente una línea trifásica para las condiciones desequilibradas del voltaje. Este dispositivo energizará solamente el relais si existe un desequilibrio. Voltios cero en las tres fases se consideran una condición equilibrada. Esto permite que el modelo 200 sea utilizado con los trituradores de la desviación, de modo que el triturador pueda apagar la alimentación principal sin disparar el monitor. El circuito de detección de estado sólido conduce un relais electromecánico interno. Las luces de indicador en el monitor demuestran cuando el equilibrio del voltaje está dentro de una gama aceptable; cuando existe un desequilibrio; y cuando el relais está disparado realmente. Cuando se reaplica un equilibrio aceptable del voltaje, el modelo 200 reajustará automáticamente el relais.
