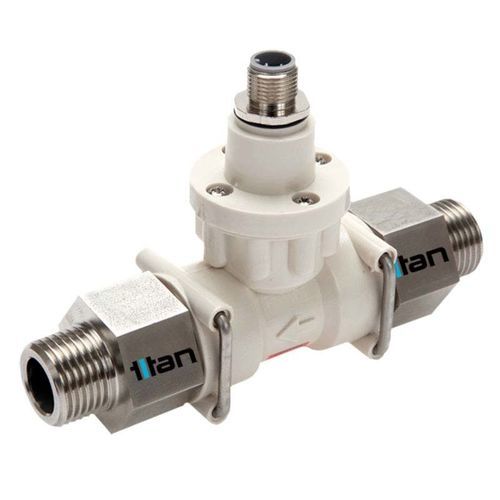

Caudalímetro de turbina FT2

volumétricopara aguapara aguas residuales

Descripción general
El FT2 es un caudalímetro de turbina con detección óptica y múltiples rangos, diseñado para la medida precisa de caudales líquidos bajos a medios. Cuenta con una turbina de baja inercia montada sobre rodamientos de zafiro en un cuerpo químicamente resistente de PPS, nueve rangos de medida, salida por impulsos e IP65. La calibración individual trazable y las opciones OEM de racorería facilitan su integración en líneas de producción e instrumentación.

Ideal para

• Pruebas de laboratorio y bancos de ensayo
• Sistemas de refrigeración y control térmico
• Plantas de procesos para semiconductores
• Tratamiento de agua y efluentes
• Medición de líquidos de baja viscosidad

Características

• Sensor óptico
• Cuerpo en PPS no metálico para resistencia química
• Rodamientos de zafiro para baja inercia
• Nueve rangos de 0.02 a 160 L/min
• Salida por impulsos con factores K aproximados por rango
• Precisión típica 1.0–1.5% FSD según rango
• Repetibilidad 0.1%
• Presión máxima 15 bar
• Protección IP65
• Sello estándar Viton™ (otras opciones disponibles)
• Alimentación 7.5–24 Vdc (óptico 7–24Vdc)
• Temperatura máxima del fluido 80°C

Tabla técnica (Modelo · Rango L/Min · Linealidad % FSD · Frecuencia típica Hz · Factor 'K' aprox.)
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor
004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240

Especificaciones técnicas

• Familia de modelos: FT2 (Flow Transducer)
• Detección: sensor óptico
• Material del cuerpo: polímero no metálico PPS
• Rodamientos: zafiro
• Rangos de caudal: nueve rangos de 0.02 a 160 L/min (ver tabla)
• Linealidad: típ. 1.0–1.5% FSD según rango
• Repetibilidad: 0.1%
• Salida: impulsos
• Presión nominal: 15 bar
• Protección de entrada: IP65
• Material del sello (estándar): Viton™ (opciones: nitrilo, EPDM, especial)
• Tensión de alimentación: 7.5 a 24 Vdc (óptico 7–24Vdc)
• Temperatura máxima del fluido: 80°C
• Tamaños de conexión (opciones): 1/4" BSP, 1/2" BSP, 3/4" BSP, 1" BSP, manguera 8mm, manguera 13mm
• Materiales de conexión (opciones): Latón, acero inox 316, PVC (60°C máx), PVDF
• Opciones de conexión eléctrica: prensaestopas de goma, conector 4 pines, prensaestopas IP67
• Calibración individual trazable incluida
• Opciones OEM: racorería y cables/conectores personalizados para pedidos en cantidad
