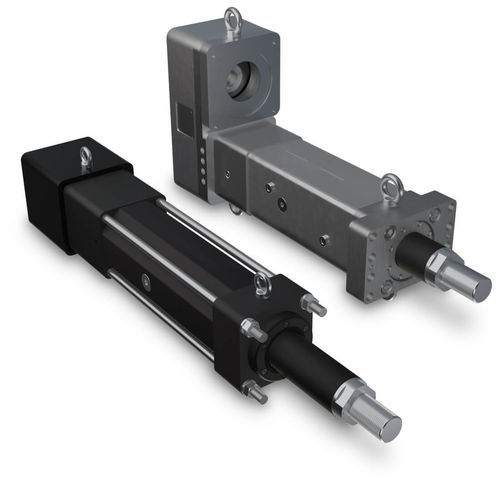

Actuador eléctrico RSX50

linealde husillo de rodillos planetariosreforzado

Resumen
La familia RSX de actuadores lineales eléctricos de fuerza extremadamente alta ofrece una alternativa a los cilindros hidráulicos en aplicaciones industriales exigentes. La larga vida útil y la precisión se logran mediante tornillos de rodillo planetario de alta precisión y carcasas anodizadas tipo III.

Puntos clave

• Fuerzas hasta 100.000 lbf (445 kN)
• Longitudes de carrera hasta 59 in (1.500 mm)
• Disponible con tornillo de bolas o tornillo de rodillo planetario
• Carcasa de aluminio anodizado tipo III para entornos exigentes
• Opción IP67 para protección contra polvo y agua

Características

• Opciones de accionamiento: tornillo de bolas o tornillo de rodillo planetario según los requisitos
• Carcasa en aluminio anodizado tipo III
• Función estándar de antirotación de la varilla de empuje
• Opción IP67 para protección contra penetración
• Compatible con servomotores y cajas reductoras (tamaños de bastidor aprox. hasta 290 mm)
• Opción alimentaria con revestimiento epoxi blanco y varilla de empuje en acero inoxidable
• Variantes llenas de aceite / refrigeradas por aceite para aplicaciones de alta velocidad y alta carga de trabajo

Especificaciones (resumen)
Tamaños RSX: RSX10 | RSX15 | RSX20 | RSX25 | RSX33P | RSX50
Carrera máxima (in / mm): 59 (1.500) | 59 (1.500) | 50 (1.270) | 26 (660) | 26 (660) | 25 (630)
Fuerza máxima (lbf / kN): 20.000 (89) | 30.000 (133) | 40.000 (178) | 50.000 (222) | 66.000 (294)* | 100.000 (445)
Velocidad máxima (in/sec / mm/sec): 30 (760) | 30 (760) | 30 (760) | 30 (760) | 20 (510) | 17 (432)

Notas
Actualizaciones de nomenclatura recientes: RSX096 renombrado RSX15 y RSX128 renombrado RSX25. *La fuerza máxima del RSX33P se aplica solo en extensión.

Características / Especificaciones técnicas

• Capacidad de fuerza: hasta 100.000 lbf (445 kN) según tamaño y configuración
• Carrera máxima: hasta 59 in (1.500 mm) en modelos seleccionados
• Opciones de tornillo: tornillos de rodillo planetario (alta precisión) y tornillos de bolas
• Velocidades máximas típicas: hasta 30 in/sec (760 mm/sec) para varios tamaños; los tamaños mayores tienen velocidades máximas inferiores
• Carcasa: aluminio anodizado tipo III
• Protección de entrada: opción IP67 disponible
• Característica mecánica estándar: antirotación de la varilla de empuje
• Opciones: variantes llenas de aceite / refrigeradas por aceite, revestimiento epoxi blanco apto para alimentos, varilla en acero inoxidable
• Compatibilidad de motor: diseñado para trabajar con servomotores y reductores (tamaños de bastidor aprox. hasta 290 mm)
• Documentación disponible: folletos, flyer, manual de producto y hoja de repuestos con datos de pedido y dimensionado
