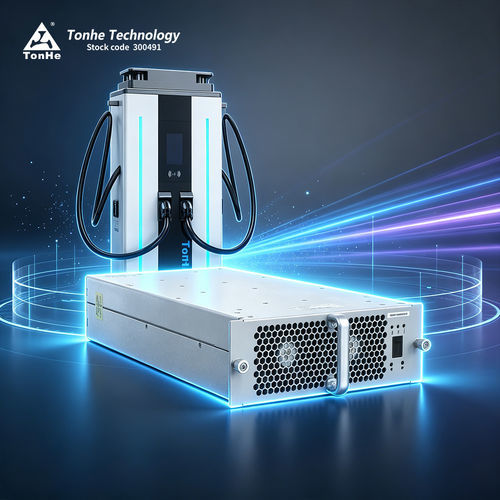

Módulo de potencia totalmente SIC TH40F10030C8E-WT

ACDC

Resumen del producto
TH40F10030C8E-WT es un módulo de potencia de alta eficiencia y alta densidad de potencia de Tonhe Technology, diseñado para estaciones de carga de vehículos eléctricos. Admite entrada trifásica 270–490 VAC (3φ + PE) y entrega hasta 40 kW, con rangos de salida de potencia constante por defecto de 300–500 VCC y 600–1000 VCC.

Introducción del producto
Diseñado para estaciones de carga EV, el TH40F10030C8E-WT ofrece amplia compatibilidad de entrada AC, rangos de salida DC flexibles y un formato compacto para integración en sistemas y armarios de carga.

Ventajas del producto

• Compatible con el tamaño unificado en tres del State Grid para módulos de cargadores.
• Amplias opciones de salida en potencia constante: 300–500 VCC y 600–1000 VCC para distintas baterías.
• Poder reactivo en espera muy bajo: ≤10 Var, reduciendo el impacto en la red.
• Baja distorsión armónica total: ≤5% para mejor calidad de energía.

Rendimiento paramétrico
Modelo: TH40F10030C8E-WT
Entrada AC: Tensión nominal 380 VAC, 3φ + PE; rango operativo 270–490 VAC
Frecuencia de entrada: 50/60 Hz ±10%
Factor de potencia de entrada: ≥0,99
Protección sobretensión de entrada: 487±10 VAC
Protección subtensión de entrada: 270±10 VAC

Salida DC: Potencia nominal de salida 40 kW
Rango de tensión de salida: 50–1000 VCC
Rango de corriente de salida: 0,5–134 A
Rangos de potencia constante: 300–500 VCC; 600–1000 VCC
Eficiencia máxima: ≥96%
Tiempo de arranque suave: 3–8 s
Protección cortocircuito: Protección de autorretorno
Precisión de regulación de tensión: ≤±0,5%
THD: ≤5%
Precisión de regulación de corriente: ≤±1%
Desbalance de reparto de corriente: ≤±5%

Características del producto

• Refrigeración: Refrigeración por ventilador.
• Consumo en espera: ≤10 W.
• Comunicación: CAN (125 kbps, nivel CAN 5 V).
• Dirección/operación: Pantalla digital y operación por botón.
• Dimensiones (sin asa): 460 × 218 × 84 mm (L × A × H).
• Peso: ≤15 kg.
• MTBF: 500.000 horas.

Centro de producción
Tonhe Technology cuenta con certificaciones ISO9001 e IATF16949. Las líneas de fabricación incluyen SMT automática, impresión e inspección de pasta de soldadura, línea de soldadura por ola, línea automática de recubrimiento protector y líneas de envejecimiento. La producción anual supera los 500.000 módulos de carga tras los procesos integrados.

Centro de pruebas
Tonhe Technology dispone de un laboratorio EMC certificado por CNAS y DiLAC con cámara semianecoica de 3 m, cargas electrónicas Chroma, fuentes AC, analizadores de potencia Yokogawa, instrumentos Fluke y cámaras ambientales. Las instalaciones permiten pruebas de sobretensión, EFT, DIPs e inmunidad transitoria.

Certificados
La empresa y los productos cuentan con certificaciones como CE y TUV; sistemas de calidad incluyendo ISO9001 e IATF16949.

FAQ (selección)

• Protocolo de comunicación: CAN; velocidad 125 kbps; nivel CAN 5 V.
• Relleno con resina: Todas las series admiten potting/llenado con resina.
• Instalación: Puede montarse horizontalmente, de lado o invertido. Panel frontal sin asa disponible para montaje invertido.
• Plazo de entrega: Los plazos dependen de la cantidad; puede haber muestras en stock. Los plazos varían para pedidos grandes o personalizados.
• Condiciones de pago: Estándar 100% TT por adelantado; negociable para cooperación a largo plazo (p. ej. 50/50 o 30/70).
• Garantía: Garantía estándar de 12 meses desde la recepción.
• Servicio posventa: Soporte en línea y in situ según contrato; esquema de respuesta 24 h para proyectos.
• Mercados: Módulos de carga y cargadores EV exportados a múltiples países.

Especificaciones

• Modelo: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensión de entrada AC nominal: 380 VAC (operativa 270–490 VAC)
• Frecuencia de entrada: 50/60 Hz ±10%
• Factor de potencia de entrada: ≥0,99
• Potencia de salida DC nominal: 40 kW
• Rango de tensión de salida: 50–1000 VCC
• Rango de corriente de salida: 0,5–134 A
• Rangos de potencia constante: 300–500 VCC; 600–1000 VCC
• Eficiencia máxima: ≥96%
• Tiempo de arranque suave: 3–8 s
• Protecciones: Protección cortocircuito de autorretorno
• Precisión regulación tensión: ≤±0,5%
• THD: ≤5%
• Precisión regulación corriente: ≤±1%
• Desbalance reparto corriente: ≤±5%
• Temperatura de trabajo: -30°C a +70°C
• Humedad relativa: 5%–95% HR (sin condensación)
• Altitud: ≤2000 m (derating por encima)
• Refrigeración: Ventilador
• Consumo en espera: ≤10 W
• Comunicación: CAN (125 kbps, 5 V)
• Dirección/operación: Pantalla digital, botón
• Dimensiones (sin asa): 460 × 218 × 84 mm (L × A × H)
• Peso: ≤15 kg
• MTBF: 500.000 horas
