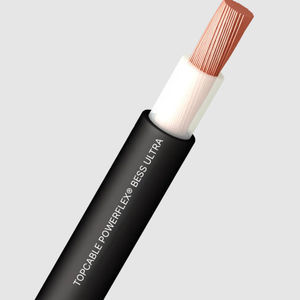

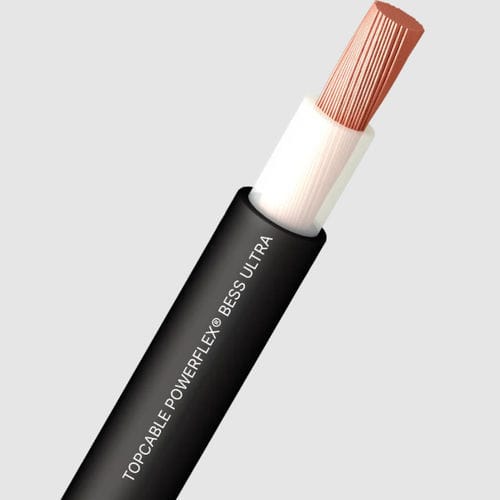

Cable eléctrico de alimentación POWERFLEX® BESS ULTRA

resistente a los UVantipropagación de fuegoresistente al agua

Descripción general
POWERFLEX® BESS Ultra está diseñado y fabricado para los sistemas de almacenamiento de energía por baterías (BESS) y las instalaciones de red más exigentes. Cable de energía extra flexible optimizado para trazados complejos; facilita la instalación y reduce el tiempo de montaje. Apto para enterramiento, instalación en conductos y uso exterior sin protección adicional. Resistencia al agua: AD8 (inmersión total). Cumple IEC 60502-1 y UNE 21123-2.

Aplicaciones típicas

• Distribución de energía: cables de distribución principal CC que consolidan la energía de varias filas de baterías al bus CC central; requieren diseño robusto, aislamiento superior y propiedades retardantes de llama.
• Conexiones de módulos: conexiones entre celdas y módulos dentro de armarios/baúles de baterías para garantizar transferencia de energía segura y eficiente.
• Integración AC y conexión a la red: cables que conectan el inversor de la batería a la instalación o red eléctrica para una exportación de energía estable y sincronización fiable.

Construcción

• Conductor: Cobre, clase 5 (flexible) hasta 150 mm²; Cobre, clase 6 (flexible) desde 185 mm².
• Aislamiento: XLPE, color natural.
• Cubierta exterior: PVC (flexible), negro.

Normas y homologaciones

• Según: IEC 60502-1; UNE 21123-2.
• Homologaciones: CE; KEMA-KEUR; BUREAU VERITAS; AENOR; RoHS; RETIE.
• Reglamento de Productos de Construcción: Eca (EN 50575).

Características / Especificaciones técnicas

• Rendimiento eléctrico: 0,6/1 (1,2) kV AC; 1,5 (1,8) kV DC.
• Rendimiento térmico: Temperatura máxima del conductor 90ºC; temperatura máxima en cortocircuito 250ºC (máx. 5 s); temperatura mínima de servicio -40ºC (instalaciones fijas y protegidas); temperatura mínima de instalación/maniobra 0ºC (superficie del cable).
• Comportamiento al fuego: No propagación de la llama según EN 60332-1 e IEC 60332-1; Reacción al fuego CPR: Eca según EN 50575; Emisiones reducidas de halógenos (cloro <15%).
• Rendimiento mecánico: Radio mínimo de curvatura en instalación: 5× diámetro del cable (para diámetro ≤ 50 mm); 6× diámetro (para diámetro > 50 mm). Resistencia al impacto: AG2 (Gravedad media).
• Rendimiento ambiental: Resistencia química y a aceites: Buena; Resistente a UV (UNE 211605); Resistencia al agua: AD8 (inmersión).
• Condiciones de instalación: Exterior, enterrado, en conducto, en bandeja.
• Otros: Marcado metro a metro.

Observaciones
Los datos y resultados técnicos son indicativos y pueden ser modificados por el fabricante. Para requisitos de proyecto detallados consulte la ficha técnica oficial de POWERFLEX® BESS ULTRA.

Características / Especificaciones técnicas (resumen)

• Denominación comercial: POWERFLEX® BESS ULTRA
• Tensión asignada AC: 0,6/1 (1,2) kV
• Tensión asignada DC: 1,5 (1,8) kV
• Conductor: Cobre, clase 5 (flexible)
• Aislamiento: XLPE (color natural)
• Cubierta: PVC flexible, negro
• Temp. máxima conductor: 90 °C
• Temp. máxima cortocircuito: 250 °C (máx. 5 s)
• Temp. servicio mínima: -40 °C (instalaciones fijas)
• Instalación: exterior, bandeja, enterrado, conducto
• Comportamiento al fuego: EN 60332-1 / IEC 60332-1 (no propagación); CPR Eca (EN 50575)
• Resistencia al agua: AD8 (inmersión)
• Radio mínimo de curvatura: 5× diámetro (≤50 mm) / 6× diámetro (>50 mm)
• Normas: IEC 60502-1, UNE 21123-2
