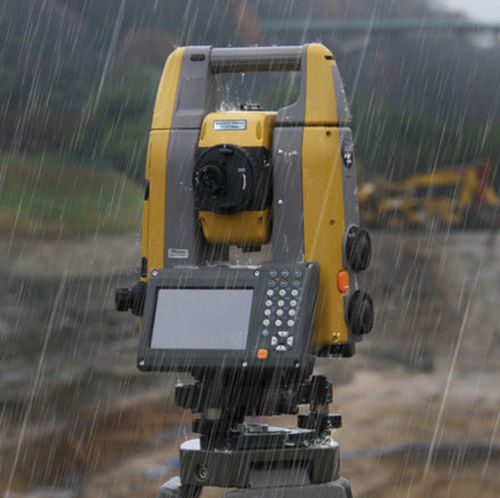

Estación total con prisma GT series

motorizadaportátilrobotizada

Resumen
La serie GT-1200/600 es una estación total robótica geodésica diseñada para topografía de alto rendimiento y control de maquinaria. Integra un motor ultrasónico (USM) con Smooth Drive Control™ para mejorar el seguimiento del prisma, aumentar la velocidad de rotación y mejorar la durabilidad del motor. Ofrece movilidad y compacidad junto con precisión adecuada para flujos de trabajo ICT y topográficos.

Puntos clave

• Accionamiento directo con motor ultrasónico (USM) para mayor velocidad de seguimiento del prisma
• Cuerpo supercompacto y altamente móvil para despliegue en campo
• Peso aproximado de la estación total robótica: 5,7 kg
• Fabricación conforme a los estándares de calidad Topcon
• Compatible con sistemas de construcción y topografía ICT

Smooth Drive Control™ integrado
Smooth Drive Control™ optimiza el control del motor para suavizar la rotación en distintas condiciones y prolongar la vida útil del motor ultrasónico. Los modos de rotación de alta velocidad reducen el tiempo de giro entre caras y permiten una rápida aceleración/ desaceleración del motor.

Alineación automática y seguimiento automático
La alineación automática permite mediciones precisas con una aproximación y una ligera pulsación del disparador, sin enfoque manual. El seguimiento automático y el seguimiento de prisma mejorado permiten operar en condiciones difíciles (obstrucciones, luz solar intensa). Se admite la recaptura de prisma (ejemplo: con RC-5A) para reanudar el seguimiento si se pierde el bloqueo.

Posicionamiento híbrido / Flujo de trabajo
La serie GT admite un sistema de posicionamiento híbrido actualizable que permite cambiar con un botón entre la estación total robótica y receptores GNSS. La búsqueda híbrida usa datos GNSS para orientar la estación total hacia la ubicación del prisma. Use GNSS en cielo abierto y la estación robótica cuando la línea de vista sea necesaria para mantener el trabajo topográfico.

Control de maquinaria y LPS
Las opciones ampliables incluyen LPS 3D-MC para control de maquinaria 3D. La estación total robótica puede utilizarse como sensor de alta precisión para controlar maquinaria pesada en 3D sin necesidad de vista al cielo (ejemplos: LPS Dozer, LPS Excavator, LPS Grader, LPS Compaction roller, LPS Paver).

Comunicación y rendimiento en campo
La comunicación de datos de alta frecuencia (10 Hz) permite implantaciones más rápidas y flujos de trabajo topográficos más eficientes (se prevé soporte mediante aplicación). El instrumento está diseñado para simplificar el trabajo de campo y para integrarse en soluciones ICT de obra.

Durabilidad y entorno
Construcción resistente con protección IP65 contra polvo y lluvia intensa. Operativo en un rango de temperaturas de -20°C a +50°C para un uso fiable en obra.

Operabilidad y pantalla
Pantalla WVGA de alta resolución y gran tamaño con iconos grandes para mejorar la usabilidad y la visibilidad a la luz solar. Guide Light brillante con indicaciones en verde y rojo para facilitar el alineamiento. Operación con tecla de disparo: visado aproximado y ligera pulsación para realizar visado automático y medición.

Accesorios / Compatibilidad
Compatible con accesorios y flujos de trabajo topográficos estándar (recaptura de prisma, serie de accesorios RC). Los módulos y opciones ampliables permiten añadir funcionalidad para GNSS híbrido, control de máquina LPS y otros sistemas Topcon.

Especificaciones técnicas

• Familia de modelos: GT-1200/600 series
• Tipo de producto: Estación Total Robótica Geodésica
• Motor: Motor ultrasónico (USM) con Smooth Drive Control™
• Peso: aprox. 5,7 kg (estación total robótica)
• Alineación automática: Alineación aproximada con disparador para medir sin enfoque manual
• Seguimiento automático: Seguimiento de prisma mejorado; recaptura de prisma soportada (ejemplo: RC-5A)
• Posicionamiento híbrido: Conmutación híbrida ampliable entre estación total y GNSS
• LPS 3D-MC: Opción ampliable de control de máquina 3D
• Comunicación de datos: Salida de datos de alta frecuencia 10 Hz (soporte de aplicación previsto)
• Pantalla: Gran pantalla WVGA de alta resolución con iconos grandes
• Guide Light: Luz guía brillante verde y roja para alineamiento
• Protección de entrada: IP65 (a prueba de polvo y agua)
• Temperatura de funcionamiento: -20°C a +50°C
• Movilidad: Cuerpo supercompacto y altamente móvil
