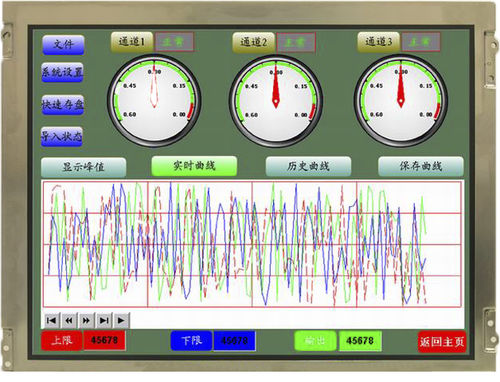

Módulo de visualización a color TM121TDSG02

LCD TFTLCD/ISTNLED

Módulo LCD TFT Una pantalla LCD TFT tiene una capa de cristal líquido entre un sustrato de vidrio formado con TFT y electrodos de píxeles transparentes y otro sustrato de vidrio con un filtro de color (RGB) y contraelectrodos transparentes. Cada píxel de la matriz activa está emparejado con un transistor que incluye un condensador que da a cada subpíxel la capacidad de retener su carga, en lugar de requerir el envío de una carga eléctrica cada vez que deba cambiarse. Esto significa que las pantallas LCD TFT tienen una mayor capacidad de respuesta. ESTRUCTURA Y PRINCIPIO El módulo LCD en color TM121TDSG02 está compuesto por una estructura de panel de cristal líquido con transistores de película fina de silicio amorfo (LCD TFT a-Si) con LSI de controlador para controlar la matriz de TFT (transistores de película fina) y una luz de fondo. La estructura del panel LCD TFT a-Si se inyecta material de cristal líquido en un estrecho espacio entre el sustrato de vidrio de la matriz TFT y un sustrato de vidrio con filtro de color. Las señales de datos de color (rojo, verde, azul) procedentes de un sistema anfitrión (por ejemplo, un generador de señales, etc.) se modulan en la mejor forma para el sistema de matriz activa mediante una tarjeta de procesamiento de señales, y se envían a las LSI de controlador que accionan las matrices TFT individuales La matriz TFT como un interruptor electro-óptico regula la cantidad de luz transmitida desde el conjunto de luz de fondo, cuando es controlado por las señales de datos. -Tamaño: 12,1 pulgadas -Tensión:3,3V -Área de la pantalla:246,0 (H) × 184,5 (V) mm -Tipo de tecnología: TFT a-Si -Paso de píxeles：0,240(H) × 0,240 (V) mm -Modo de visualización：Transmisivo, normalmente blanco -Tratamiento de la superficie：AG -Dirección de visualización：Vista completa -Con/sin TSP:Sin TSP -Luz de fondo: LED blanco -Interfaz: LVDS
