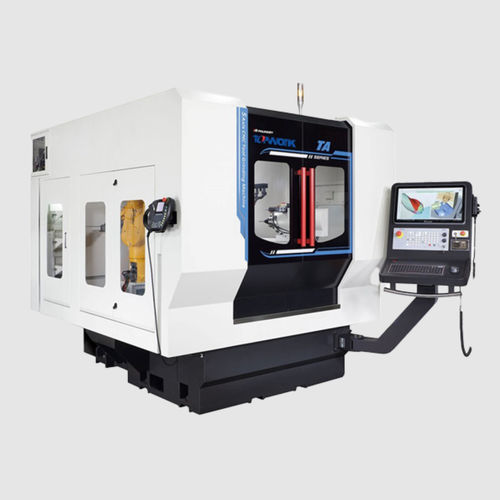

Rectificadora de herramientas TA-5

para conos MorsehorizontalCNC

La rectificadora de herramientas CNC TA-5 presenta un diseño estructural muy rígido y está destinada al rectificado de material HSS y de metal duro de tamaño mediano y grande, especialmente en aplicaciones aeroespaciales y de automoción. Se utiliza ampliamente para herramientas estándar, herramientas especiales, reafilado, rectificado por lotes y rectificado por lotes mixtos, etc. husillo de salida de alta potencia y operación sin tripulación, mientras se mantiene la estabilidad y precisión durante el proceso de rectificado. Características Estructura TA-5 1. Estructura horizontal de gran rigidez. 2. Husillo incorporado HSK-50E. 3. sonda de herramienta 3D/sonda de muela, detecta automáticamente los cambios para mejorar la precisión del mecanizado. 4. Cabezal de trabajo Un eje de husillo cónico es BT50, impulsado por motor de accionamiento directo. 5. Husillo incorporado HSK-50E y sistema de intercambio automático de muelas con 4 grupos de muelas para intercambio; cada grupo de 3 muelas con un diámetro máximo de Ø150 mm y la posición más larga de la muela de 200 mm. 6. Cargador robotizado suizo STAUBLI TX2-60 opcional con alto grado de libertad y flexibilidad. 7. El depósito interno de la máquina opcional tiene capacidad para 4 piezas de trabajo con un diámetro de Ø3 a 16 mm. Husillo de la muela Husillo incorporado El tipo de husillo es HSK-50E Alta rigidez Alta precisión Alta potencia y alto par Baja vibración Cambiador de Muelas TA-5 está equipado con 4 juegos de muelas abrasivas, con un máximo de 3 ruedas / juego, el tipo de husillo es HSK-50E. Para cambiar las ruedas de desbaste, acabado y pulido, Elija el aceite de corte adecuado y el equipo de filtro para el rectificado de diferentes materiales, tales como acero de tungsteno, HSS, y acero inoxidable. Cabezal de trabajo del eje A Motor de accionamiento directo La Conicidad del Cabezal de Trabajo es BT50. La concentricidad está dentro de 2 um.
