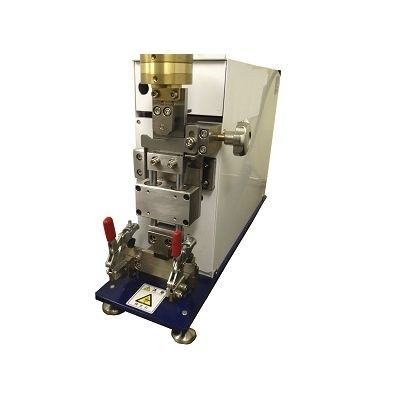

Abrasímetro B-1

El peso estándar especificado se aplica verticalmente a la aguja del comprobador, y la aguja desgasta las muestras aislantes en su dirección longitudinal. El comprobador mide el número de ciclos hasta que esas muestras se desgastan y aparecen sus hilos eléctricos. Una vez que la aguja desgasta las muestras y entra en contacto con sus hilos, se detiene la prueba. Una vez finalizada la prueba, el operario debe mover las muestras 100 mm en dirección longitudinal, girarlas 90 grados y fijarlas, y repetir la prueba para el ciclo de prueba hasta que la aguja entre en contacto con los cables. Estos procedimientos deben repetirse cuatro veces en total (una rotación en sentido axial). El ciclo de prueba mínimo se considera un ciclo de abrasión. La norma especifica que es necesario sustituir la aguja por cada muestra. ISO 6722-1 - Vehículos de carretera - Cables unipolares de 60 V y 600 V - Parte 1. Dimensiones, métodos de prueba y requisitos para los cables de cobre: Dimensiones, métodos de ensayo y requisitos para cables conductores de cobre Diámetro de la aguja - ∅0,45±0,01mm (Nota: la aguja no se suministra) Dimensiones de la muestra - ∅7mm o menos Base de la probeta - Profundidad de la ranura 0,4mm y 0,8mm (2 tipos) Velocidad de abrasión - 55 veces/min. (Nota: Ajustable de 50 a 60 veces/min. en el envío) Distancia de abrasión - 15.5±1mm Fuerza vertical - 4N, 7N Contador - Contador electrónico, 6 dígitos Alimentación - Monofásica, AC100V, 50/60Hz, 0,3kVA (o especificar) Dimensiones - An 135 × Pr 440 × Al 310 mm Peso - Aprox. 25 kg
